Các bước lắp card WIFI và pin sạc cho MB STAR C4

MB STAR C4

Các bước lắp card WIFI và pin sạc cho MB Star C4

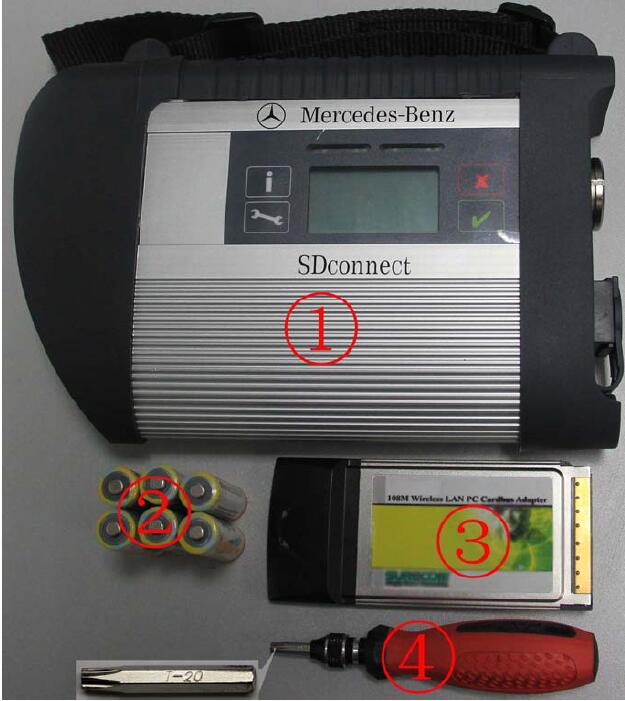

1. Vui lòng chuẩn bị các công cụ sau:

①— Bộ ghép kênh SDconnect cần nhập pin。
②— 6 cục Pin sạc Ni-MH，Kích thước：AA， Điện áp：1.2V，
Dung lượng：trên 1700mA。
③— 1 cục Thẻ WIFI 108M。
④— Tuốc nơ vít hình quả trám，Thông số kỹ thuật： T-20

2. Tháo cao su ra:

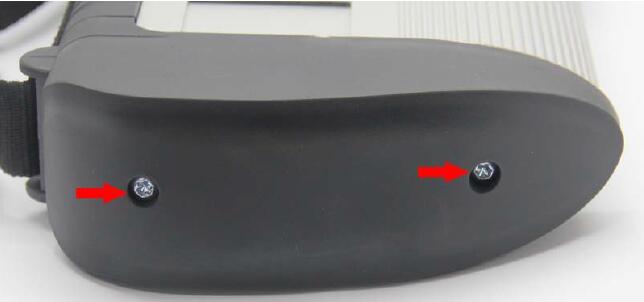

2.1 Sử dụng tuốc nơ vít Plum T20 để tháo các vít như bên dưới

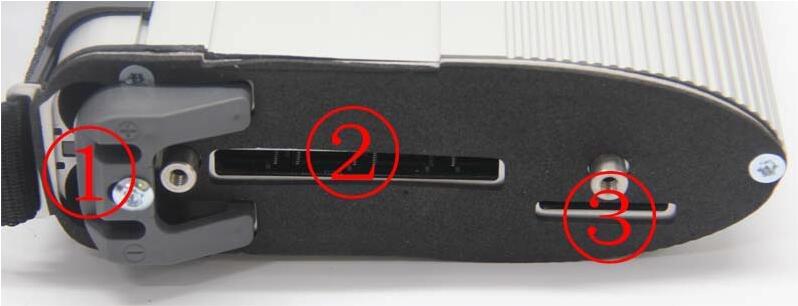

2.2 Lấy cao su ra như bên dưới.

①— Dung lượng pin.
②— Dung lượng thẻ WIFI. ③— Dung lượng thẻ SD.

3. Lắp pin sạc.

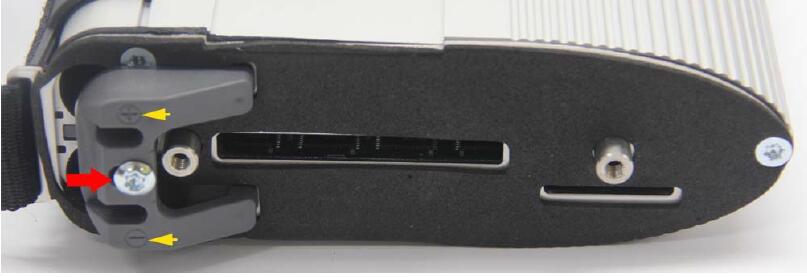

3.1 Sử dụng tuốc nơ vít T20 Plum để tháo các vít cố định Khoảng trống Pin như bên dưới.

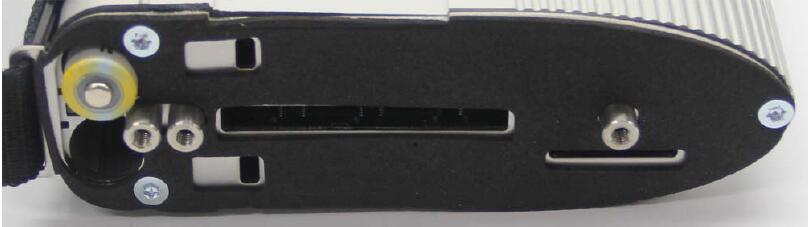

3.2 Lấy phần cố định của Pin Space ra. Hãy chú ý đến cực của Pin được đánh dấu trong
Khoảng trống Pin.

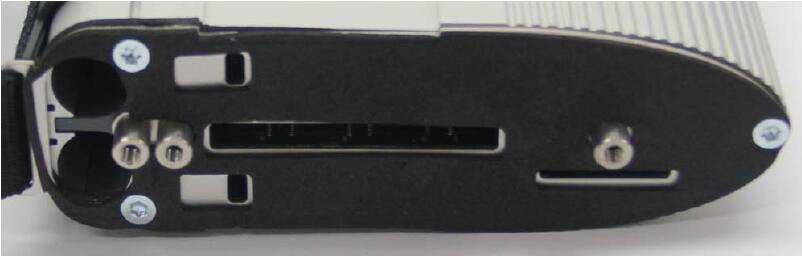

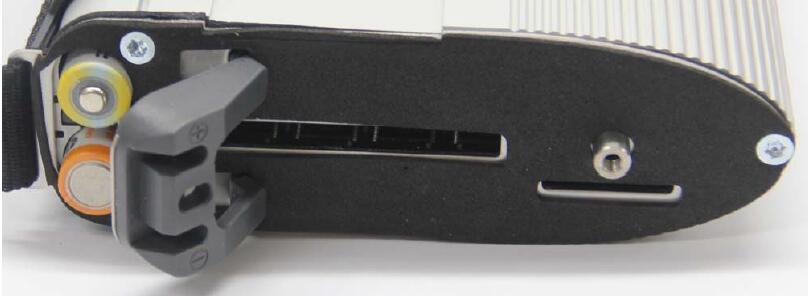

3.3 Lắp pin. Lưu ý cực của Pin.

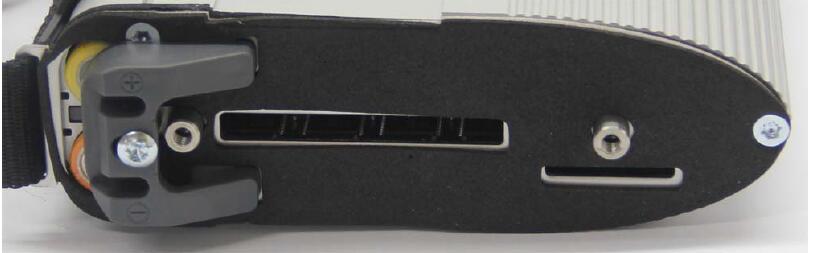

3.4 Nút Cố định khoảng trống của pin sau khi lắp pin có thể sạc lại. 3.5 Sử dụng tuốc nơ vít T20 Plum để cố định các vít cố định Pin Space như bên dưới. Lắp pin
xong.

3.5 Sử dụng tuốc nơ vít T20 Plum để cố định các vít cố định Pin Space như bên dưới. Lắp pin
xong.

4. Lắp Card WIFI.

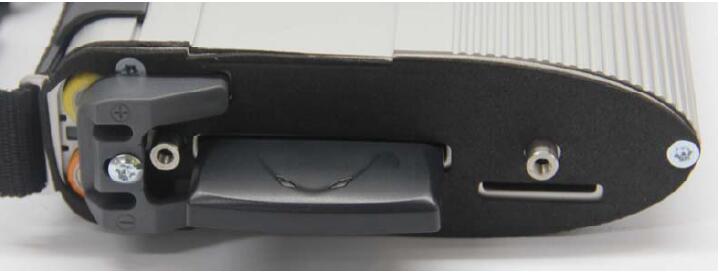

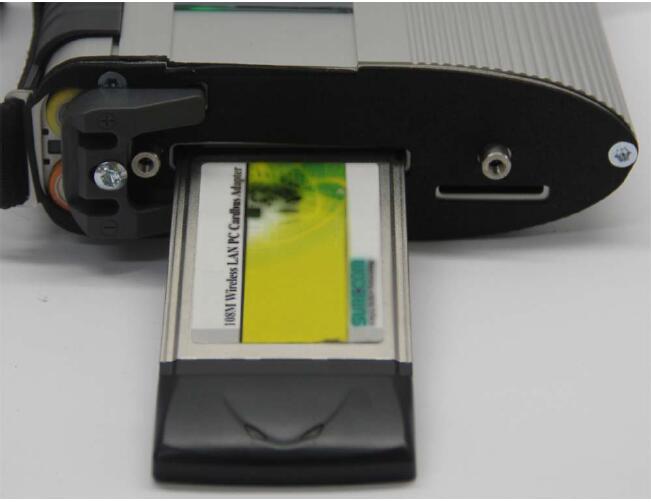

4.1 Lắp Thẻ WIFI vào Không gian Thẻ WIFI. Hãy làm cho đúng hướng. (MB STAR C4)

4.2 Đẩy nó để làm cho nó được kết nối hoàn toàn.(MB STAR C4)

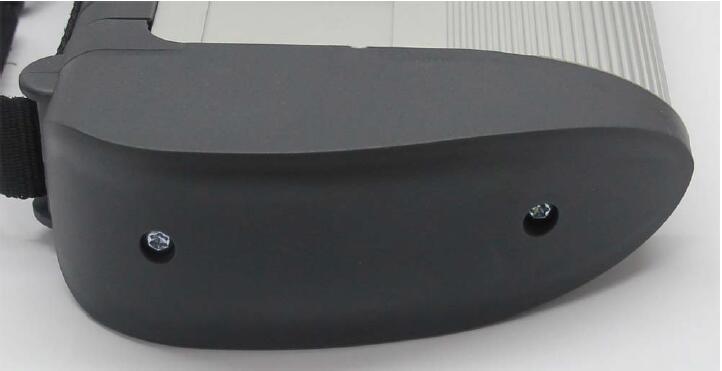

4.3 Bọc cao su và bắt ốc cố định là xong mọi công việc.(MB STAR C4)

(MB STAR C4)
