Cách kết nối ECM bằng CAT Communication Adapter 3

Cách kết nối ECM bằng CAT Communication Adapter 3

CAT Communication Adapter 3

Kiểm tra Kết nối với Động cơ Caterpillar ECM bằng Bộ công cụ Bộ điều hợp Giao tiếp CAT 3

CAT Communication Adapter 3

Đọc thêm:
Cách kết nối phần mềm ET của Caterpillar với ECM
Cách kết nối hộp số ALLISON bằng phần mềm ALLISON DOC (CAT Communication Adapter 3)

Sử dụng Bộ công cụ Bộ điều hợp Giao tiếp CAT 3 để kiểm tra kết nối giữa Bộ điều hợp Giao tiếp CAT 3 và Động cơ Caterpillar ECM.

-Tải Driver cho CAT Comm Adapter 3 tại đây:(CAT Communication Adapter 3)

CAT Comm Adapter 3 – v2.0
CAT Comm Adapter 3 – v4.4

Chuẩn bị sử dụng Bộ công cụ Bộ điều hợp Giao tiếp CAT 3

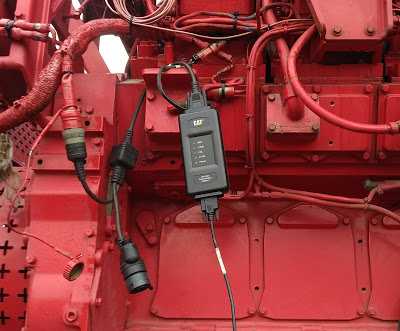

1. Chuẩn bị PC của bạn và kết nối Bộ điều hợp Giao tiếp CAT 3 với Cổng/Đầu nối Chẩn đoán với ECM.

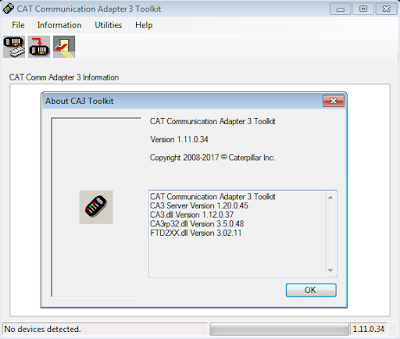

2. Nhấp vào “Start” – “All Programs” – “Caterpillar Comm Adapter 3” – “Comm Adapter 3 Toolkit”, hoặc thông qua phím tắt “Comm Adapter 3 Toolkit” trên màn hình.

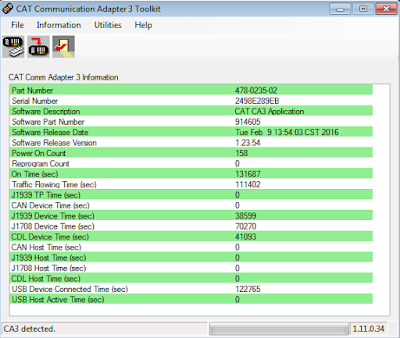

3. Sau khi phát hiện thấy CA3, hãy đóng Bộ công cụ Bộ điều hợp Giao tiếp CAT 3 và mở Phần mềm CAT ET.

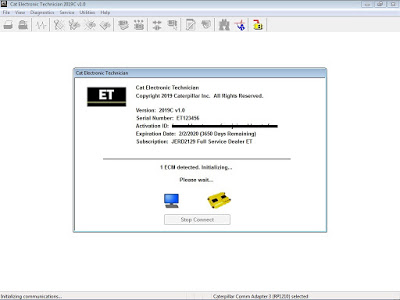

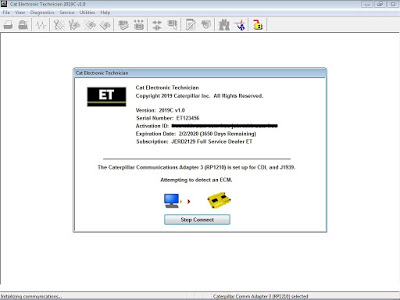

-Hộp thông báo Kết nối được hiển thị trong khi công cụ dịch vụ cố gắng thiết lập liên lạc với liên kết dữ liệu. (CAT Communication Adapter 3)

-Để hủy mọi nỗ lực giao tiếp với ECM, hãy nhấp vào nút “Dừng kết nối” trên hộp thông báo Kết nối. Tất cả các chức năng yêu cầu kết nối liên kết dữ liệu đang hoạt động đều bị tắt. Công cụ dịch vụ hiển thị một màn hình chính trống. Thanh trạng thái được cập nhật với thông báo “Đã ngắt kết nối”.

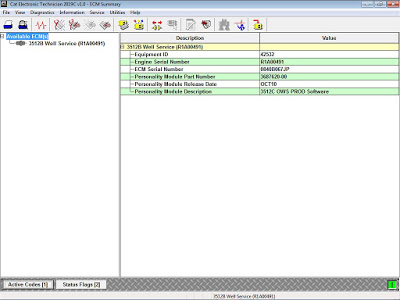

4. Khi liên lạc được thiết lập thành công và tìm thấy một ECM duy nhất, màn hình “Tóm tắt ECM” sẽ hiển thị. Khi liên lạc được thiết lập thành công và tìm thấy nhiều ECM, hộp thoại Bộ chọn ECM sẽ hiển thị. Nếu công cụ dịch vụ kết nối với ECM không được đăng ký hỗ trợ, công cụ dịch vụ sẽ hiển thị thông báo và ngắt kết nối ngay lập tức.

5. Nếu có bất kỳ sự cố nào trong khi cố gắng Khởi tạo liên lạc đến ECM, nó sẽ hiển thị thông báo “Kỹ thuật viên điện tử Cat” để cung cấp thông tin khắc phục sự cố như ví dụ bên dưới. (CAT Communication Adapter 3)


Nhấp vào nút “Trợ giúp”

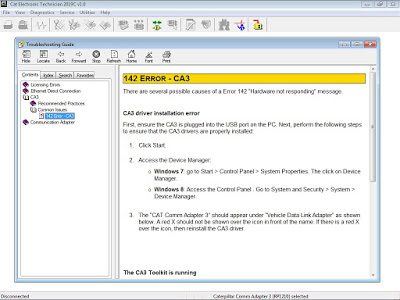

Hướng dẫn khắc phục sự cố
