Launch X431 đặt lại dữ liệu sự cố túi khí cho Tesla Model 3

Launch X431

Hướng dẫn này chỉ cho bạn cách đặt lại dữ liệu sự cố túi khí cho Tesla Model 3 bằng Launch X431.

Chức năng này được sử dụng để đặt lại dữ liệu sự cố túi khí nhằm tái chế ECU túi khí (Bộ điều khiển điện). (Ở một số quốc gia, việc xóa dữ liệu va chạm túi khí mà không thay đổi cụm túi khí là không hợp pháp. Vì vậy, chúng tôi khuyên bạn nên thay thế toàn bộ cụm túi khí của ô tô).

Chuẩn bị:
Launch X431 V Pro hoặc Launch X431 PAD V

thủ tục:

Chuẩn bị (Đối với một số xe Model 3 không cần tháo ECU túi khí. Nếu OBDII có thể giao tiếp bình thường thì bỏ qua bước này)

Tháo ECU túi khí ra khỏi xe

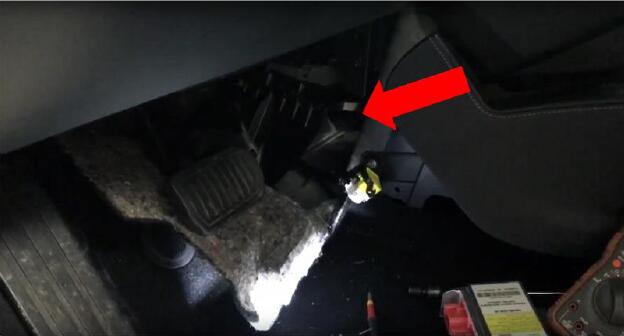

Vị trí kết nối ECU túi khí

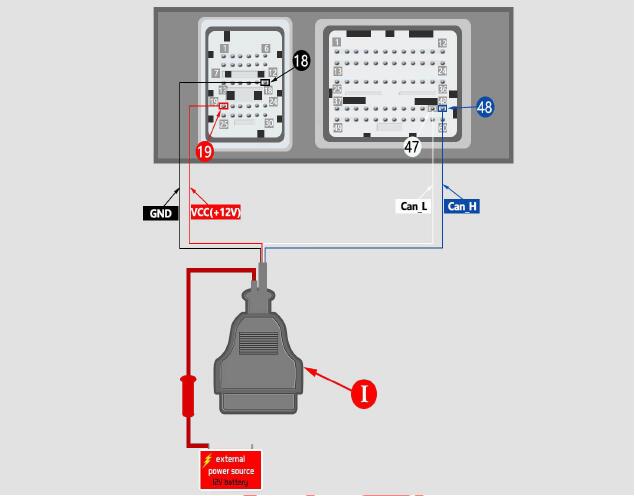

Sơ đồ đấu dây ECU túi khí

Phân bổ dây và pin

+12V: Nguồn điện 12V

GND: Dây nối đất

CAN_H: CÓ THỂ cao

CAN_L: CÓ THỂ thấp

Sửa chữa túi khí Tesla sơ đồ nối dây được chỉ định

Đặt lại quy trình vận hành phần mềm dữ liệu sự cố túi khí

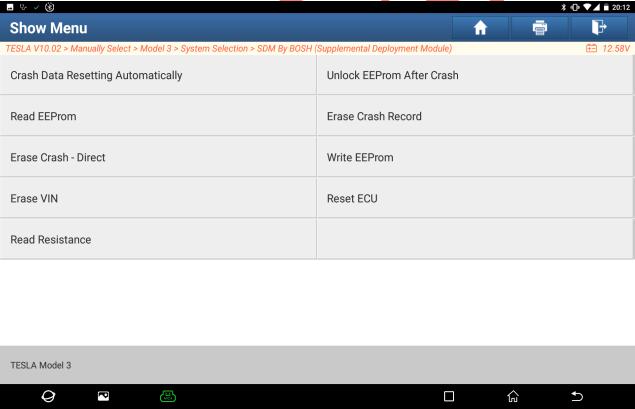

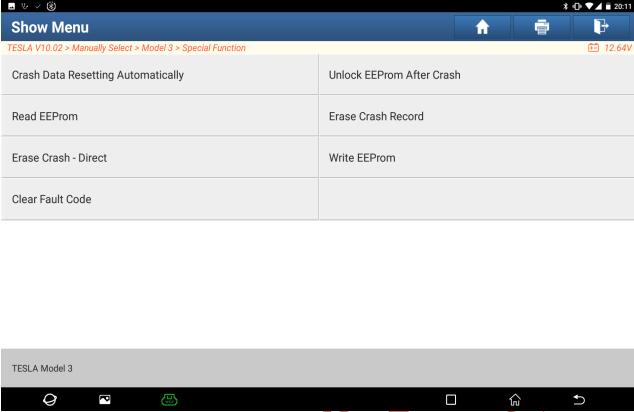

Vào phần mềm Tesla, chọn “Model 3″ -> “Chức năng đặc biệt” -> “Dịch vụ TÚI KHÍ”, như hình 1, hoặc chọn “Mẫu 3″ -> “Lựa chọn hệ thống” -> “Túi khí SDM” -> “ Chức năng đặc biệt”

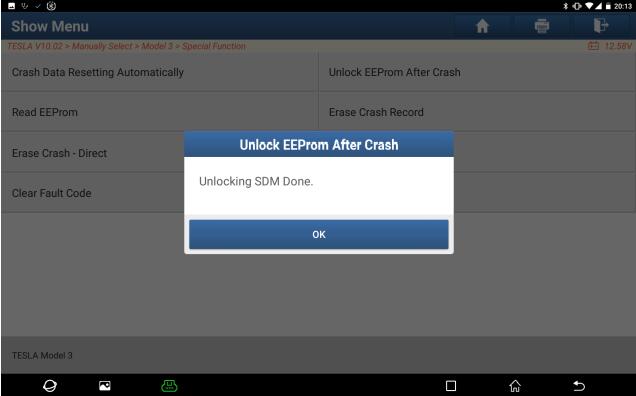

Mở khóa ECU túi khí, nhấp vào “Mở khóa EEPROM sau sự cố”. Nó sẽ tự động kết thúc.

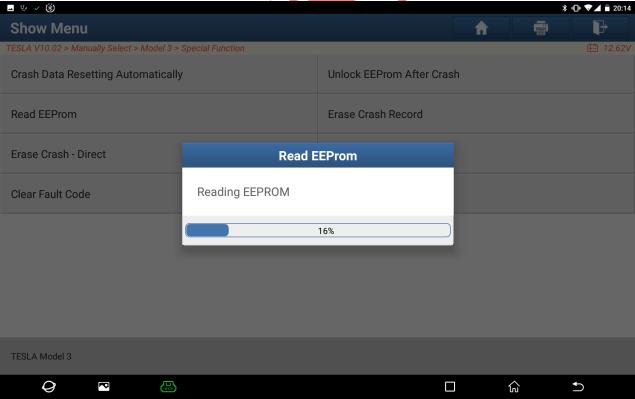

Đọc bộ nhớ ECU túi khí, chọn menu “Đọc EEProm”, đọc xong nhập tên file sao lưu, chọn thư mục lưu file sao lưu, sao lưu dữ liệu xong.

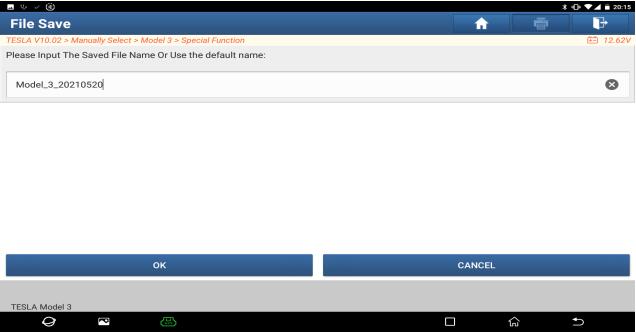

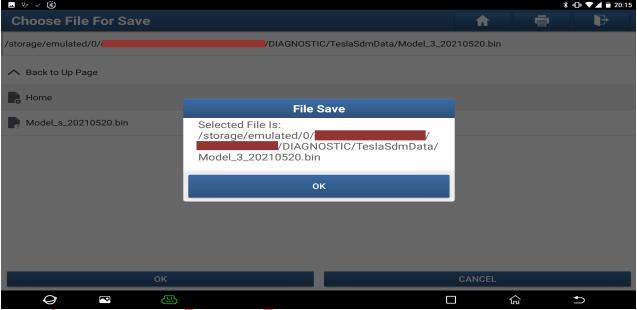

Nhập tên tệp sao lưu, ví dụ “Model_3_20210520”

Bấm “OK” để sao lưu dữ liệu.

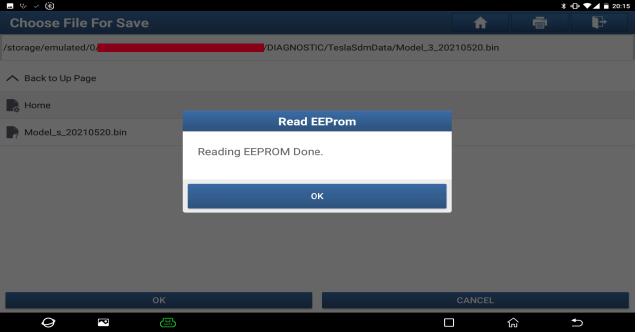

Đọc EEPROM và sao lưu xong

Xóa dữ liệu sự cố, vào menu “Xóa sự cố -Direct”, chọn tệp sao lưu “Đọc EEProm”. Phần mềm sẽ tự động thực hiện “Write EEProm” để ghi dữ liệu sao lưu và kiểm tra xem dữ liệu đã ghi có chính xác hay không.

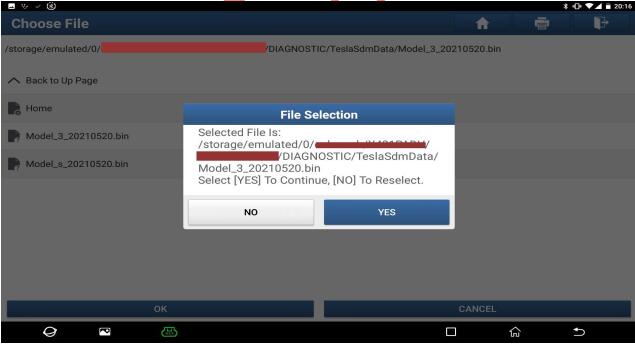

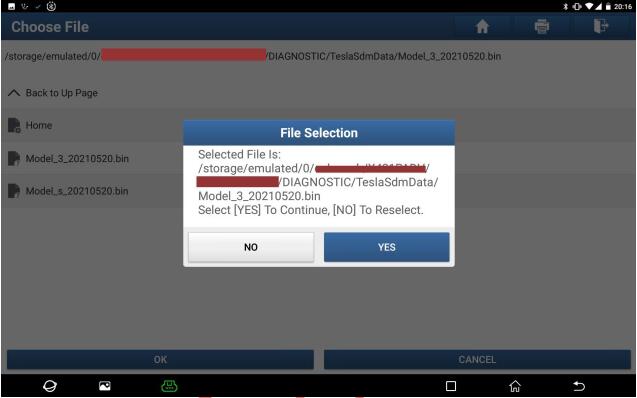

Chọn tập tin sao lưu

Nhấp vào “Model_3_20210520.bin” để chọn quay lại tệp

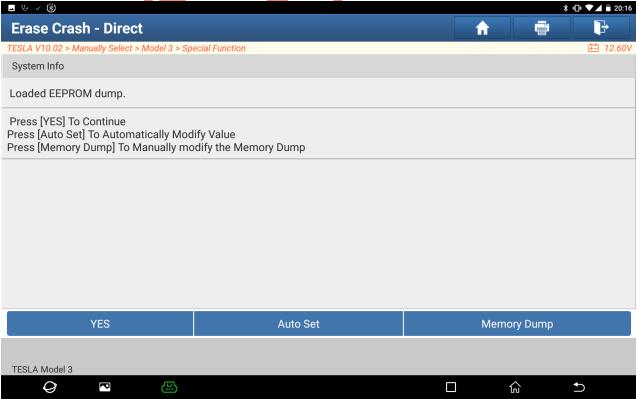

Chỉnh sửa dữ liệu sao lưu. Nhấn “YES” để sử dụng dữ liệu mặc định. Nhấn ” Auto Set” để tự động sửa đổi giá trị (được khuyến nghị). Nhấn ” Memory Dump” để sửa đổi dữ liệu sao lưu theo cách thủ công.

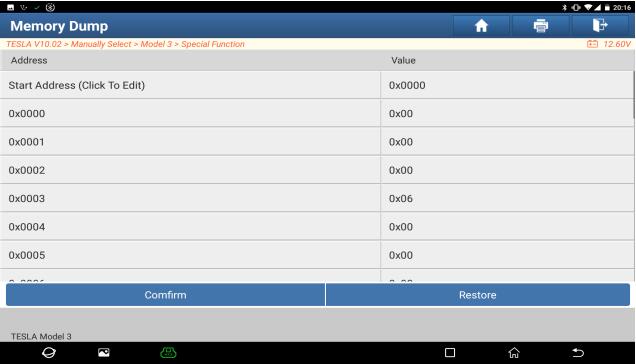

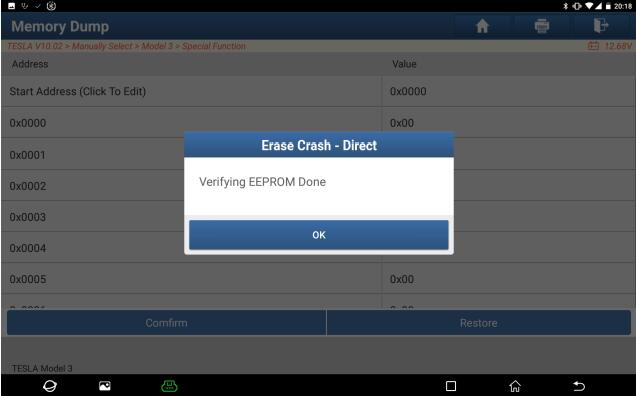

nếu bạn nhấn ” Auto Set” , nó sẽ bỏ qua quy trình này. Nhấn ” Memory Dump ” , bạn có thể sửa đổi dữ liệu sao lưu theo cách thủ công. Địa chỉ bắt đầu là nơi hệ thống bắt đầu đọc dữ liệu sao lưu và nó có thể được sửa đổi theo cách thủ công. Sau khi nhập địa chỉ bắt đầu, nhấn “Xác nhận” để ghi dữ liệu đã sửa đổi, nhấn “Khôi phục” để khôi phục dữ liệu về giá trị cũ.

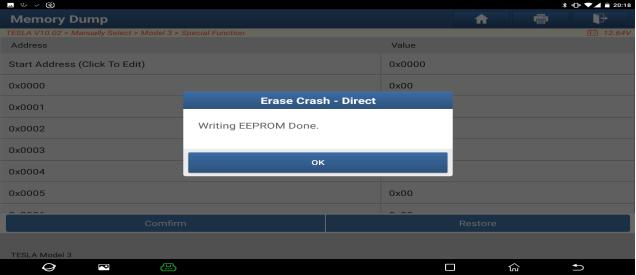

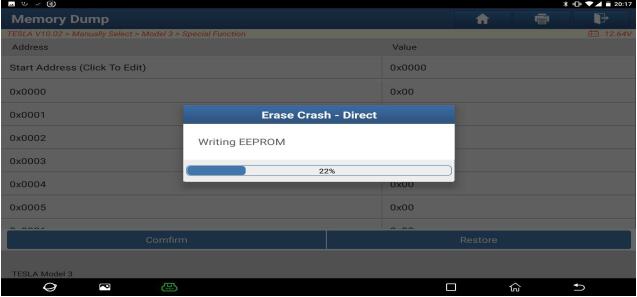

Ghi dữ liệu, xóa dữ liệu va chạm túi khí.

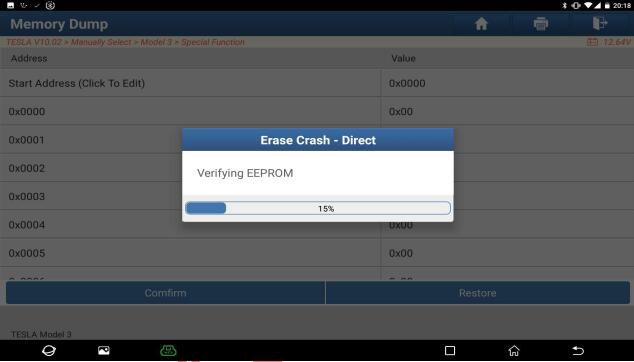

Xác minh dữ liệu bằng văn bản

Ghi dữ liệu sự cố, vào menu “Write EEProm”, chọn tệp sao lưu. Phần mềm sẽ tự động ghi dữ liệu sao lưu và xác minh xem dữ liệu có đúng không. Quy trình này tương tự như quy trình đã đề cập ở trên “Xóa Crash -Direct”.

Chọn tập tin sao lưu

Nhấp vào “Model_3_20210520.bin” để chọn quay lại tệp

Chỉnh sửa dữ liệu sao lưu. Nhấn “YES” để sử dụng dữ liệu mặc định. Nhấn “Auto Set” để tự động sửa đổi giá trị (được khuyến nghị). Nhấn “Memory Dump” để sửa đổi dữ liệu sao lưu theo cách thủ công.

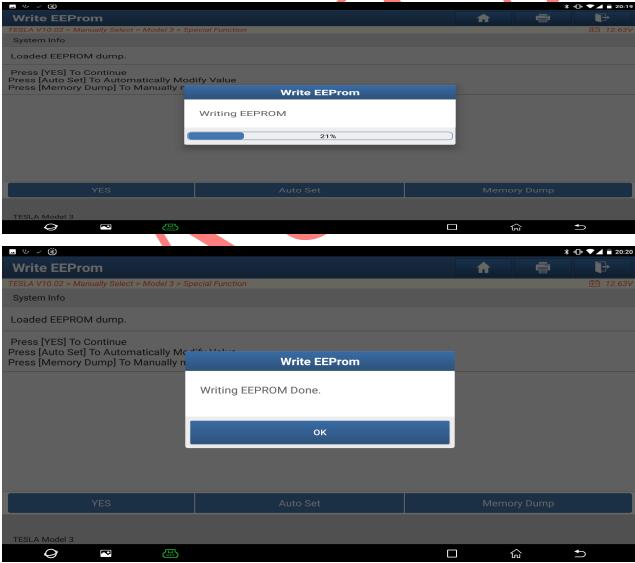

ghi dữ liệu (Launch X431)

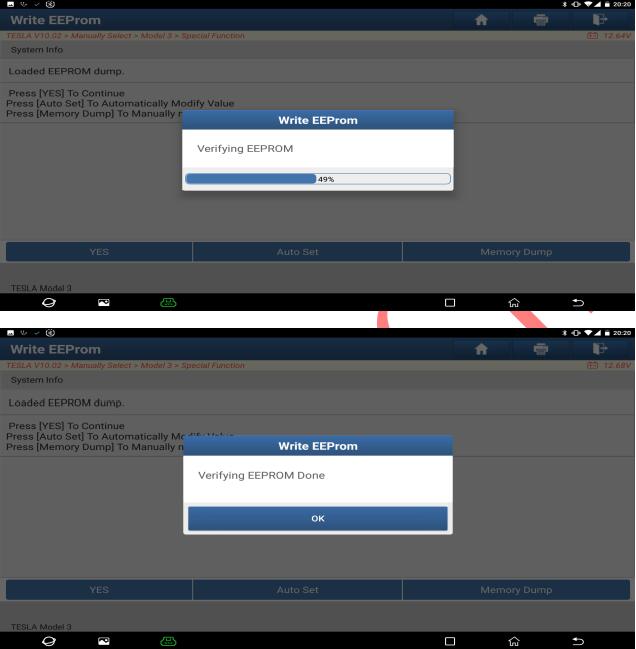

Xác minh dữ liệu sao lưu bằng văn bản (Launch X431)

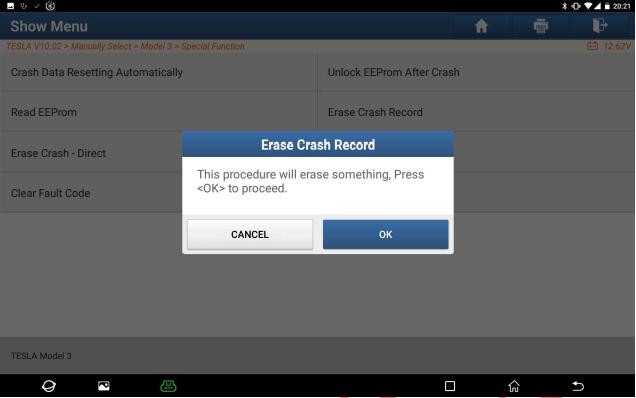

Xóa bản ghi sự cố, vào menu “Xóa bản ghi sự cố”, phần mềm sẽ tự động hoàn tất. (Launch X431)

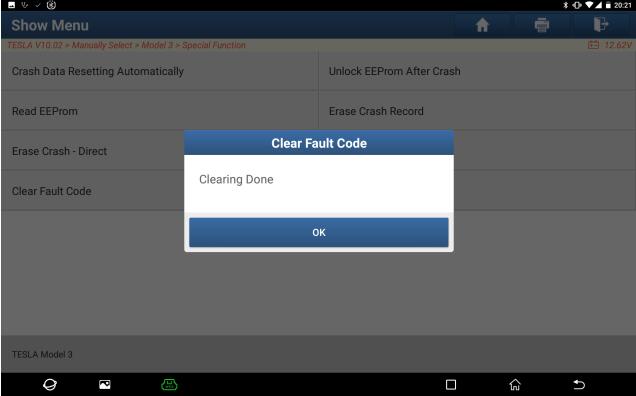

Xóa DTC (Diagnostic Trouble Code), đặt lại ECU túi khí. Xóa dữ liệu sự cố được thực hiện. (Launch X431)

Nếu bạn thấy quy trình trên rườm rà, vui lòng nhấp vào menu “Tự động đặt lại dữ liệu sự cố”, nó sẽ tự động thực hiện tất cả các quy trình.
