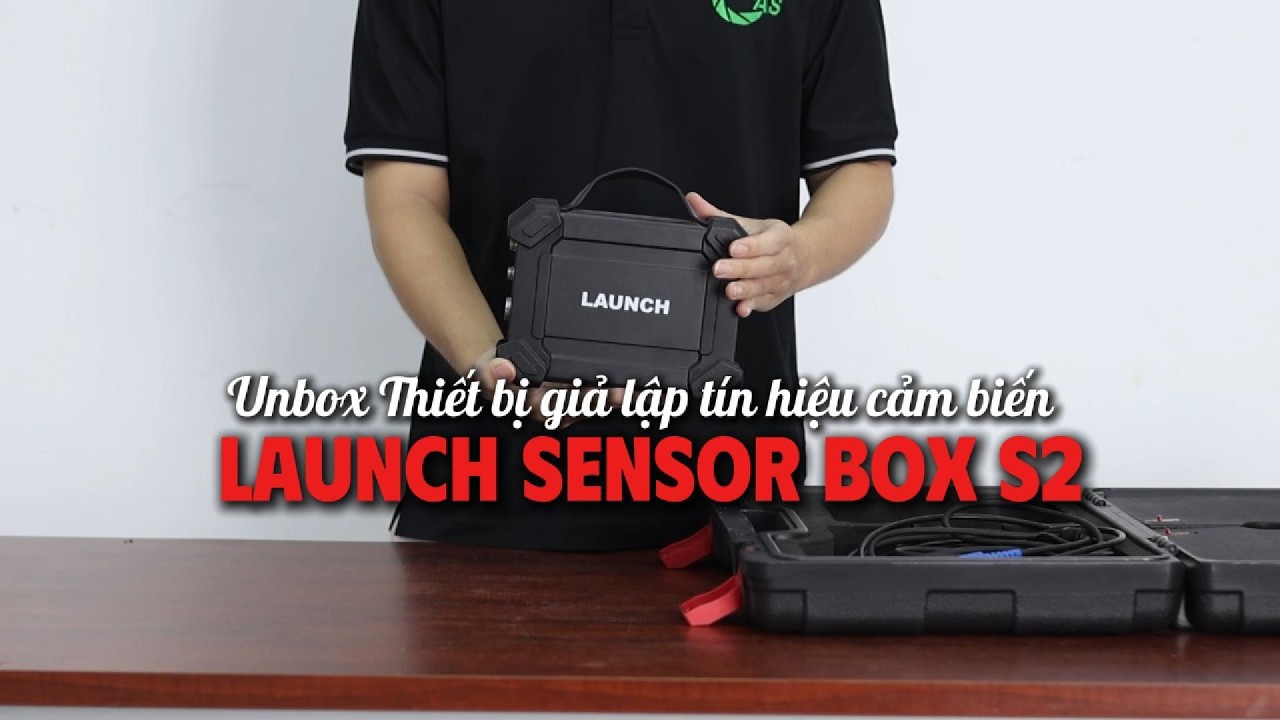

Thiết bị giả lập cảm biến LAUNCH Sensor Box S2-2 được thiết kế để kiểm tra và mô phỏng hầu hết các cảm biến trên xe, nhanh chóng khắc phục sự cố của ECU. Thiết bị tương thích với máy chẩn đoán LAUNCH X-431 như PAD VII, PAD V hay PRO3 V5 để tối đa hóa quá trình chẩn đoán sửa chữa.
1. Ưu điểm của thiết bị giả lập cảm biến LAUNCH Sensor Box S2-2
- Kiểm tra bản thân ECU có hoạt động hay không
- Hỗ trợ kiểm tra kép – cảm biến và dây dẫn
- Mô phỏng tình trạng hoạt động của cảm biến mà không cần thay thế linh kiện
- Mô phỏng một số trạng thái làm việc đặc biệt của cảm biến mà không cần thay thế linh kiện
- Có chức năng Đồng hồ vạn năng để đo điện trở, điện áp AC/DC, điện dung, tần số và tín hiệu xung, v.v.
- Hỗ Trợ kích hoạt các cơ cấu như kim phun, bướm ga, van không tải, van EGR, van Turbo…
2. Các chức năng của thiết bị giả lập cảm biến LAUNCH Sensor Box S2-2
Thiết bị giả lập cảm biến LAUNCH S2-2 được phát triển đặc biệt để chẩn đoán/mô phỏng các lỗi liên quan đến cảm biến và cơ cấu chấp hành

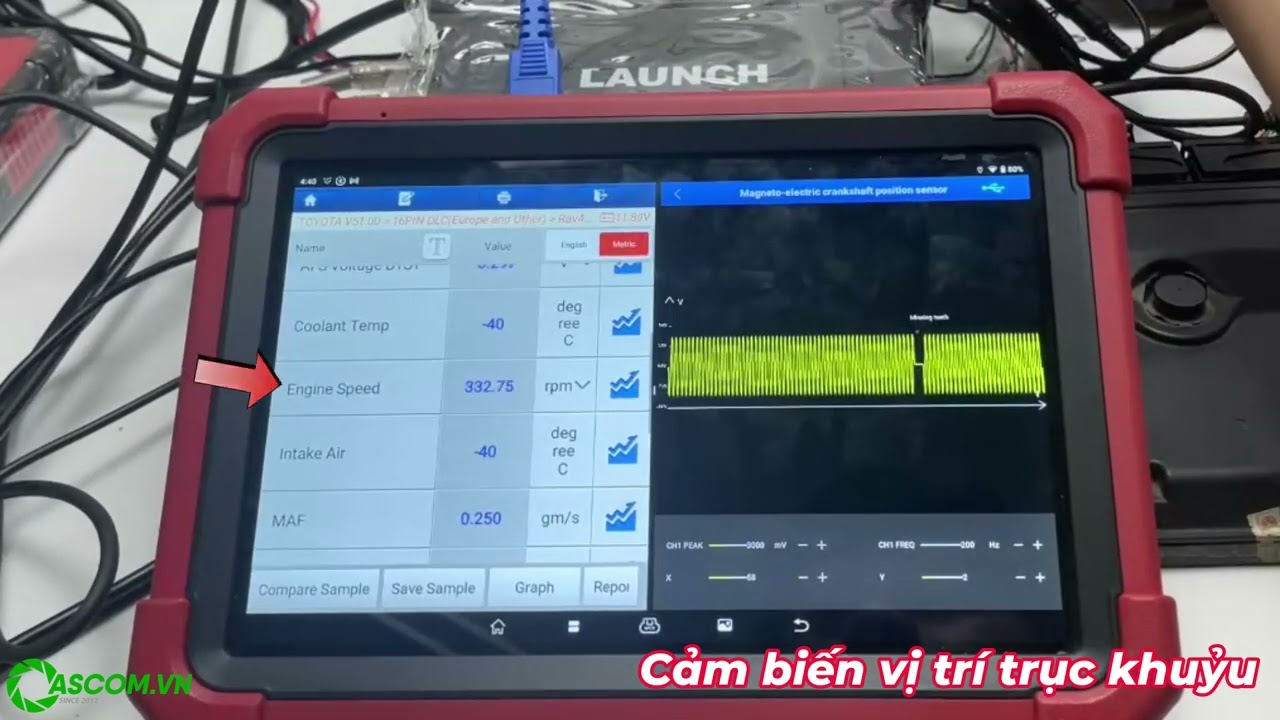

Giả lập cảm biến: Dùng để mô phỏng các tín hiệu đầu vào của hệ thống điều khiển điện tử ô tô và máy tính ô tô điều chỉnh trạng thái hoạt động của động cơ theo các thông số này.
Kích hoạt cơ cấu chấp hành: Được sử dụng để mô phỏng tín hiệu điều khiển đầu ra của hệ thống điều khiển điện tử ô tô, nhằm đánh giá điều kiện làm việc của các thiết bị truyền động ô tô như van không tải, van điện từ EGR, v.v.
Đồng hồ vạn năng: giúp đo kiểm các tín hiệu điện áp DC/AC, đo điện trở, thông mạch, tụ điện và diode…
3. Thông số kĩ thuật LAUNCH X431 S2-2
a. Mô-đun giả lập và
Cổng tạo tín hiệu: 2
Độ chính xác: 1%
Phạm vi biên độ điện áp: 0 – 20 V
Dòng điện đầu ra tối đa: 20 mA
Dải tần số được xác định trước: 0 – 20 kHz
Tần số xung tín hiệu sóng vuông: 0 – 15 kHz
Chu kỳ hoạt động của tín hiệu sóng vuông: 0 – 100 %
USB: USB2.0 Loại B (có chức năng sạc và cấp nguồn/5V)
Đối với cổng giả lập tín hiệu điều khiển:
Nguồn điện: Đầu ra cảm biến mô phỏng/dòng điện tối đa 20mA (đầu ra được cấp nguồn bằng pin)
Chức năng kích hoạt cơ cấu chấp hành: cuộn điện từ, cuộn dây đánh lửa/dòng điện đầu ra 2A (nguồn điện bên ngoài)
Nhiệt độ làm việc: 0°C – 50°C
Nhiệt độ bảo quản: -30°C – 70°C
b. Đồng hồ vạn năng:
Điện áp một chiều: 0V – 700V
Điện áp xoay chiều: 0V – 700V
Điện trở: 0 Ω – 40 MΩ
Điện dung: 0 F – 100 µF (thời gian đo tối đa 30 giây)
Điốt: 0V – 1,5V
Đo thông mạch: dưới 30 Ω
