XTOOL X100 PAD 3 với KC501 thêm chìa khóa hồng ngoại Mercedes-Benz qua OBD

Mạnh mẽ về chức năng và kiểu dáng thời trang, KC501 là một bộ lập trình Key & chip chuyên nghiệp không chỉ có thể đọc, ghi phím và đọc tần số từ xa của phím mà còn tạo ra các phím đại lý. Nó hỗ trợ đọc và ghi chip MCU/EEPROM, đọc và ghi các phím Hồng ngoại của Mercedes. Hơn nữa, nó hỗ trợ kết nối PC mang lại cho bạn trải nghiệm người dùng tốt hơn.



KC501 tương thích với X100 PAD3 (X100 Elite), i80, Auto pro pad, v.v.



Chức năng bộ chuyển đổi KC501 :

1. Phím đọc và viết

2.KC501 hỗ trợ các phím đọc và ghi, hỗ trợ đọc tần số từ xa của phím cũng như tạo khóa đại lý.

3. Đọc và ghi chip MCU/EEPROM

4.KC501 có thể đọc và ghi Chip MCU/EEPROM

5. Đọc và viết các phím hồng ngoại của Mercedes

6 KC501 hỗ trợ kết nối PC hoặc máy tính bảng

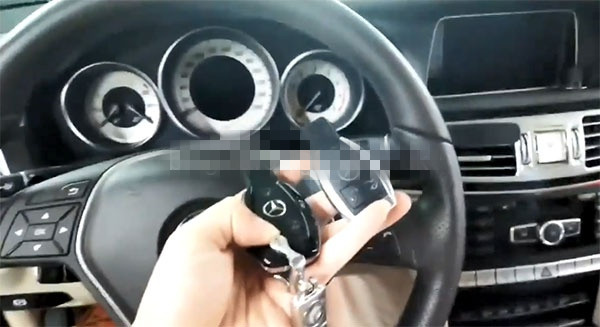

Chuẩn bị 2 chìa khóa ô tô:  1 chìa gốc + 1 chìa trống

Kiểm tra hai phím trước khi hoạt động

Chìa khóa ban đầu có thể khởi động xe bình thường, nhưng chìa khóa mới thì không thể.

thủ tục:

Bước 1: Đọc thông tin EIS

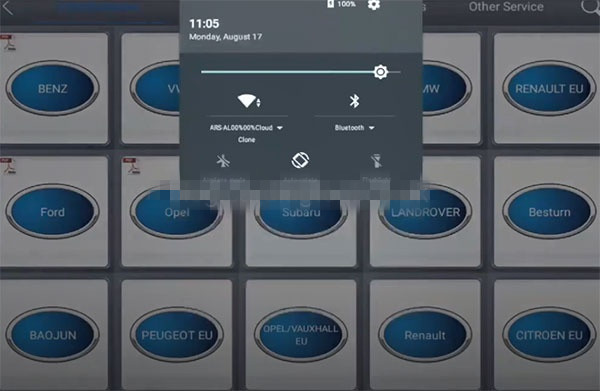

Trước tiên hãy kết nối máy tính bảng X100 Pad3 với WiFi

Vào menu chính

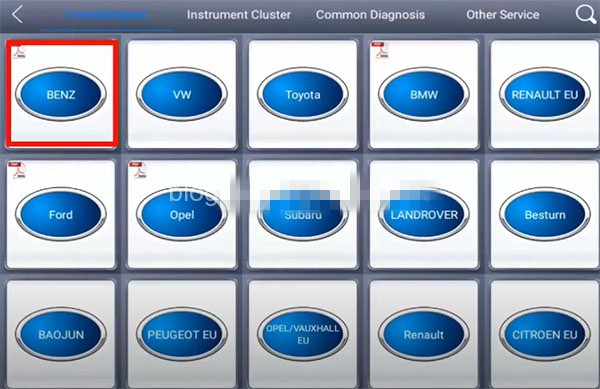

Chọn [Cố định] -> [BENZ]

Đồng ý với tuyên bố từ chối trách nhiệm

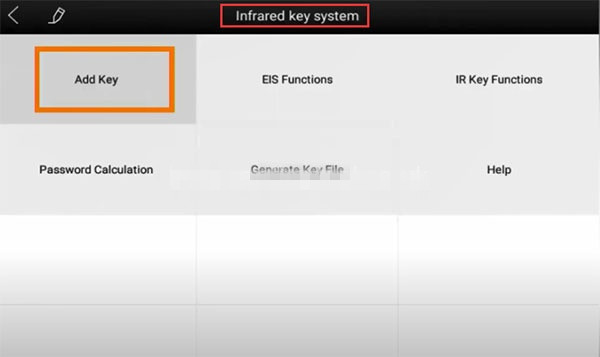

Chọn [Hệ thống khóa hồng ngoại] -> [Thêm khóa]

Hãy chú ý đến hướng dẫn của phím Thêm:

Chức năng này sẽ thực hiện tuần tự các chức năng sau:

1.Đọc thông tin EIS.

2. Lấy mật khẩu từ khóa được lập trình

3.Tạo tập tin quan trọng

4. Ghi dữ liệu vào khóa mới

Hãy chắc chắn rằng kết nối mạng là ok.

Nhấn “Ok” để tiếp tục (XTOOL X100 PAD 3 )

Hoàn thành các bước sau: (XTOOL X100 PAD 3 )

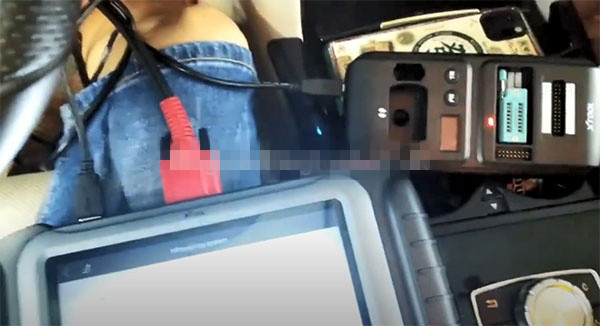

-Kết nối KC501 với XTOOL X100 Elite

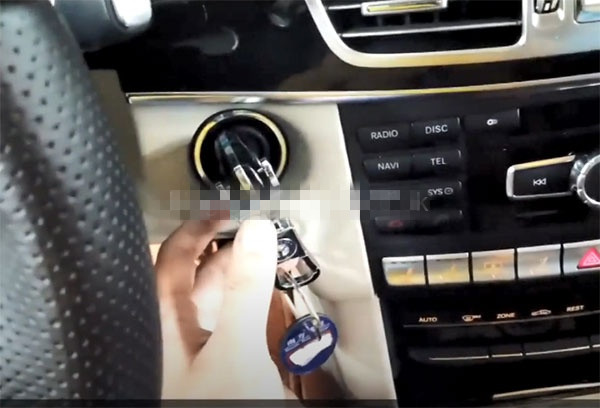

-Chèn chìa khóa xe ban đầu vào EIS

-Đợi trong 5 giây rồi rút chìa khóa xe ban đầu ra khỏi EIS

Bấm vào “OK” trên màn hình

Chọn phương thức giao tiếp với EIS và nhấn “OK” để tiếp tục

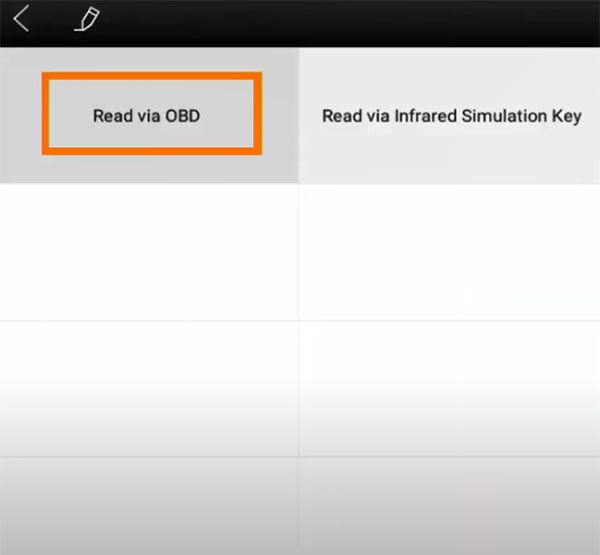

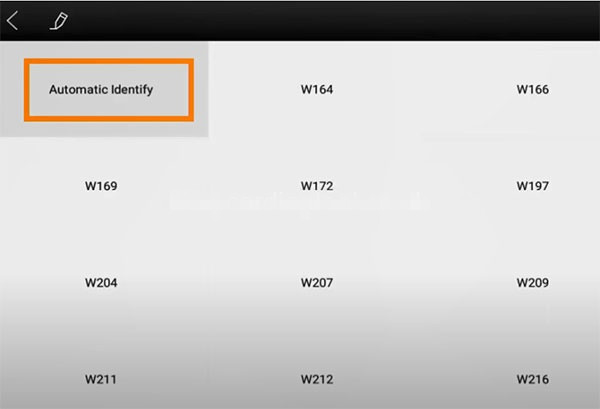

Chọn [Đọc qua OBD] -> [Nhận dạng tự động]

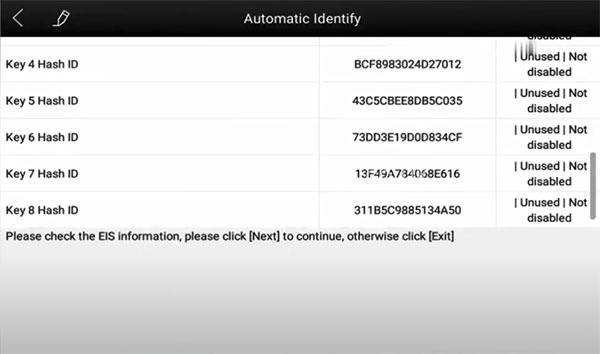

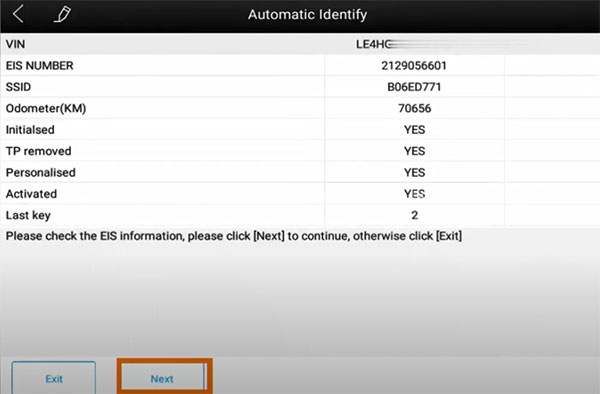

Đọc thông tin EIS bao gồm. số VIN, EIS Số SSID, đồng hồ đo quãng đường và trạng thái chìa khóa, v.v.

Nhấn “Tiếp theo”



Bước 2: Lấy mật khẩu từ chìa khóa ô tô đã lập trình

Làm theo lời nhắc để cắm cùng một chìa khóa xe ban đầu vào ổ khóa

Đợi 5 giây rồi rút chìa khóa xe ban đầu ra khỏi ổ khóa

Nhấn “OK” để tiếp tục

Thực hiện theo các bước dưới đây để hoạt động:

Chìa khóa ô tô ban đầu đã vượt qua quá trình xác minh và dữ liệu chìa khóa ô tô ban đầu sẽ sớm được thu thập. Lưu ý rằng sau khi hoàn tất việc thu thập dữ liệu, chìa khóa gốc của ô tô cần được tra vào ổ khóa và đợi trong 30 giây, sau đó tra và rút chìa khóa nhiều lần thì ô tô có thể khởi động bình thường.

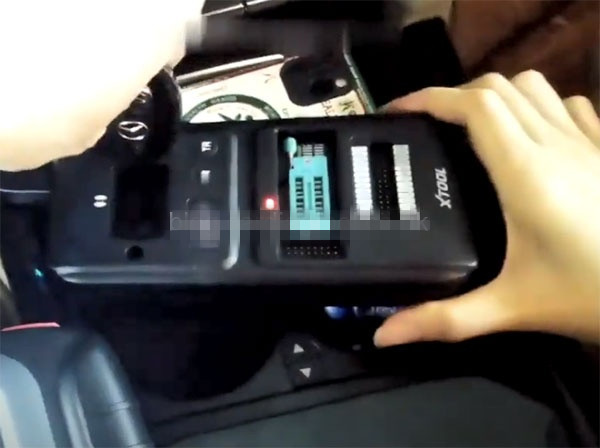

Chèn cùng một chiếc chìa khóa xe nguyên bản vào giắc cắm chìa khóa hồng ngoại của KC501

Nhấn “OK” trên màn hình để tiếp tục

Đang thu thập dữ liệu…

Đợi khoảng 5-15 phút

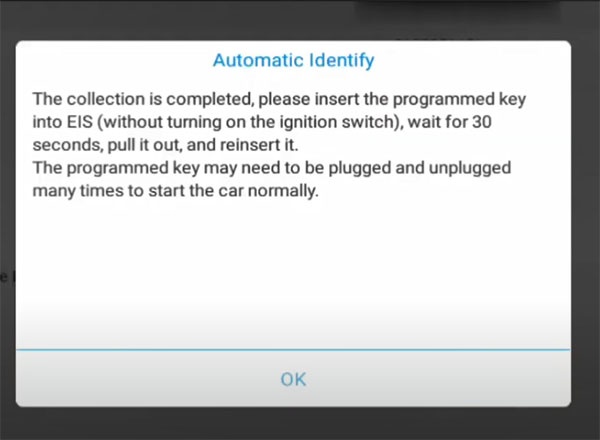

Thu thập dữ liệu thành công

Chèn chìa khóa đã lập trình vào EIS (không bật công tắc đánh lửa)

Đợi 30 giây, rút ​​ra và lắp lại

Chìa khóa được lập trình có thể phải cắm và rút nhiều lần để khởi động xe bình thường.

Nhấn OK” (XTOOL X100 PAD 3 )

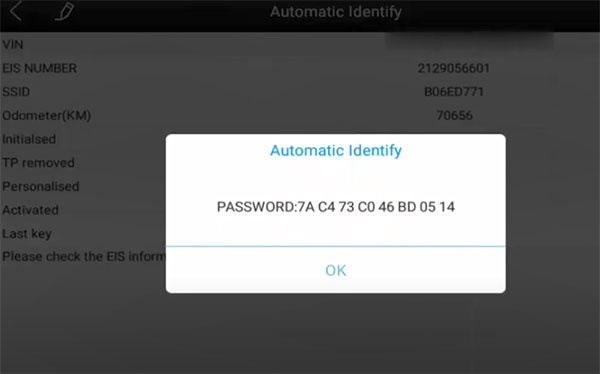

Lấy mật khẩu thành công

Nhấn OK” (XTOOL X100 PAD 3 )



Bước 3: Tạo tệp chính

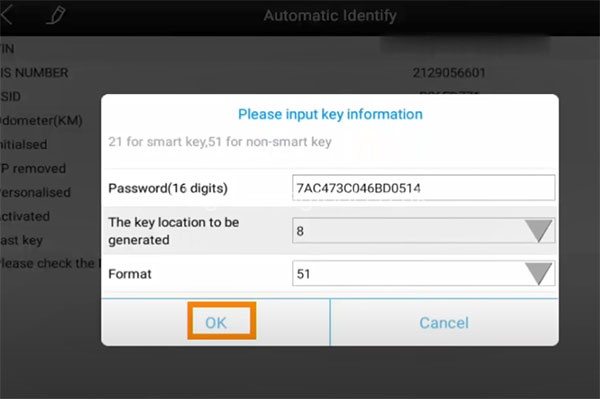

Chọn một vị trí quan trọng sẽ được tạo

Lưu ý: chọn 1 key bất kỳ chưa sử dụng

Nhấn OK” (XTOOL X100 PAD 3 )

Chèn một phím mới vào khe phím hồng ngoại KC501 và nhấn “OK”

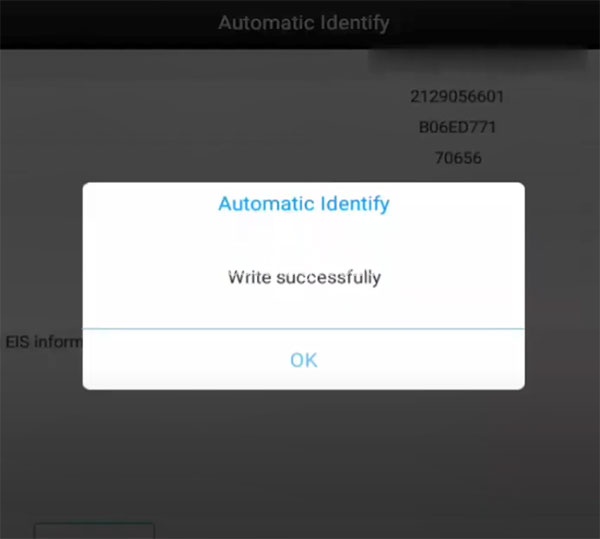

Tệp khóa đã được ghi vào khóa mới

Nhấn OK” (XTOOL X100 PAD 3 )

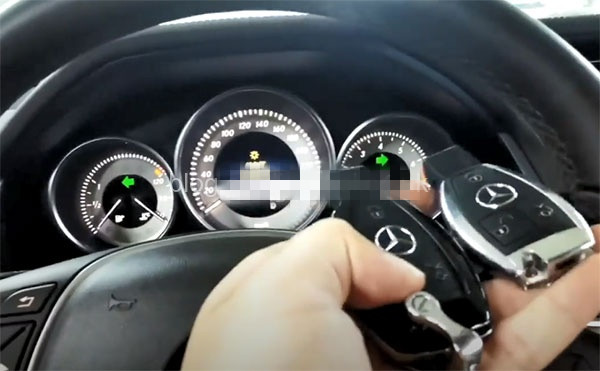

Cuối cùng, kiểm tra chìa khóa đã lập trình và chìa khóa gốc, cả hai đều có thể khởi động bình thường và điều khiển từ xa cũng ổn. (XTOOL X100 PAD 3 )

Xong!
