BỘ DỤNG CỤ VAM CẢO THÁO LẮP LÒ XO PHUỘC Ô TÔ

I. Giới thiệu chung

Bộ dụng cụ vam cảo tháo lắp lò xo phuộc ô tô là thiết bị chuyên dụng, được sử dụng phổ biến trong các xưởng sửa chữa ô tô, đặc biệt với các dòng xe Mercedes-Benz, BMW... sử dụng hệ thống treo MacPherson.

Lò xo phuộc được làm từ chất liệu thép được gia công đặc biệt, có độ cứng và độ đàn hồi rất lớn. Vì vậy, để ép được lò xo và tháo ra khỏi cơ cấu phuộc nhúng, cần phải có dụng cụ chuyên dụng mới có thể thắng được lực đàn hồi mạnh do lò xo tạo ra.

II. Công dụng và tính năng

• Hỗ trợ tháo và lắp lò xo phuộc một cách nhẹ nhàng – nhanh chóng – an toàn.

• Thân cảo lớn, vấu kẹp đúc khuôn bằng thép, đảm bảo chắc chắn và an toàn khi thao tác.

• Có thể dùng cho nhiều dòng xe ô tô thông thường và lò xo xe mô tô.

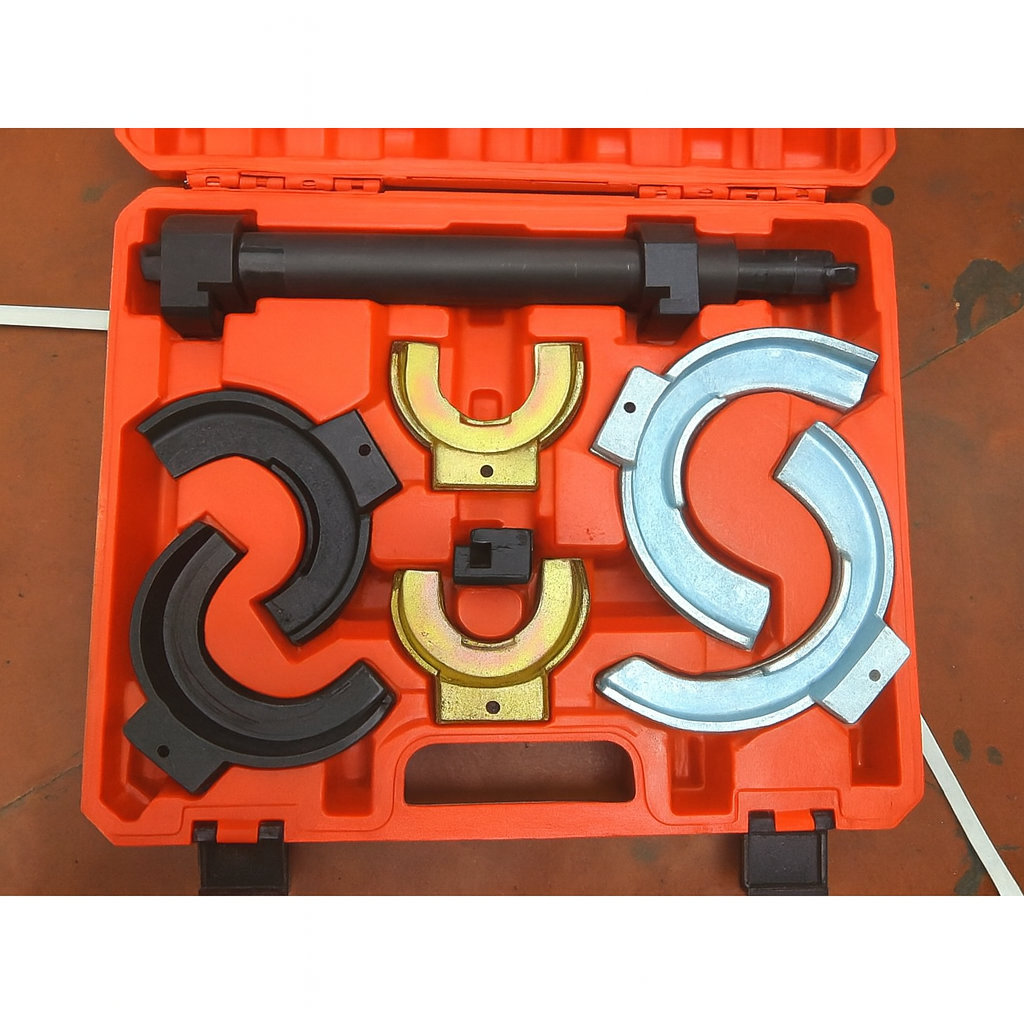

III. Bộ sản phẩm bao gồm

• 3 bộ đôi miệng cảo lò xo với kích thước:

  • 8 – 16.5 cm

  • 6 – 13 cm

  • 12.5 – 21 cm

• Thân cảo:

  • Chiều dài tổng thể: 46.5 cm

  • Chiều dài hành trình: 29.2 cm

  • Đường kính: 4.5 cm

• Khả năng chịu tải tối đa: 26.000 Nm

• Độ làm việc tối đa: 317 mm

• Tích hợp với dụng cụ nén

• Gồm 3 cặp kẹp chữ C sử dụng cho các loại xe

• Thiết kế an toàn: Tự quay nếu quá tải

IV. Lưu ý khi sử dụng

• Luôn kẹp thân cảo trên ê tô với đầu cảo hướng lên (nếu có).

• Nếu thao tác trên sàn xưởng, phải hướng 2 đầu cảo về phía tường, người thao tác đứng bên hông thân cảo.

• Hạn chế tối đa sử dụng súng xiết bulong.

• Luôn cố định và kiểm tra kỹ các vấu kẹp trước khi thao tác.

• Chọn đúng vấu kẹp phù hợp với từng loại phuộc.

V. Hướng dẫn sử dụng

1. Tháo rời phần giảm xóc ra khỏi xe.

2. Sử dụng dụng cụ kẹp vào lò xo trên giảm xóc; cân chỉnh đồng bộ và đảm bảo bộ dụng cụ được lắp thẳng, chắc chắn.

3. Kết nối bộ dụng cụ vào dụng cụ cố định (ETO).

4. Sử dụng tuýp hoặc cờ lê số 21 để truyền lực vào dụng cụ.

5. Khi phần lò xo đã cách xa gối giảm xóc, tiến hành tháo đai ốc khóa lò xo ra.

6. Sau khi sửa chữa hoặc thay mới thân giảm xóc, lắp lại theo đúng trình tự tháo.

7. Sau khi sử dụng, nên bôi dầu/mỡ để bảo quản dụng cụ.

8. Luôn đeo găng tay và kính bảo hộ khi thao tác sửa chữa.
