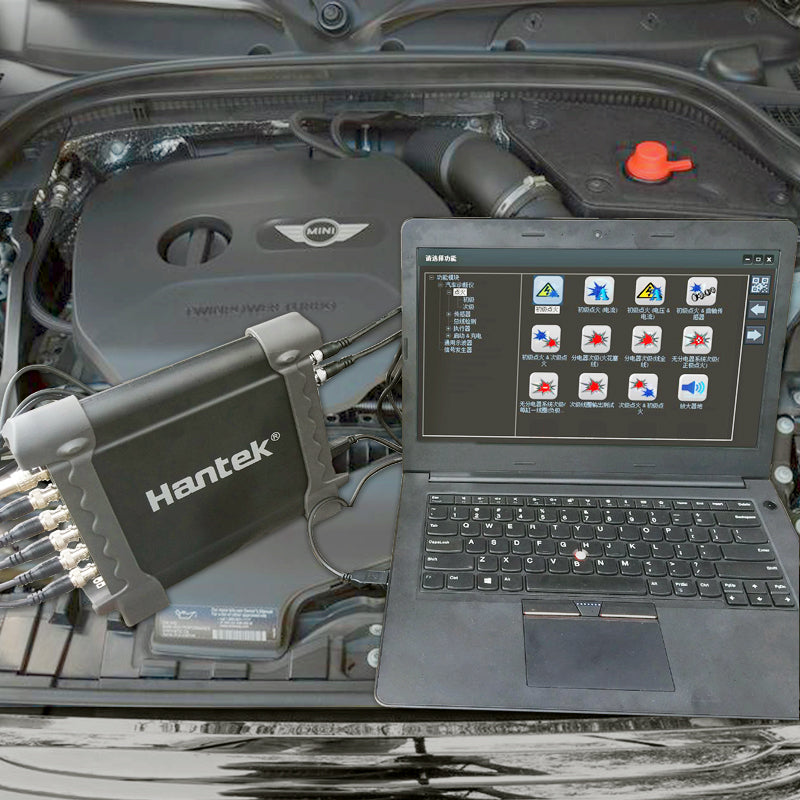

Thiết Bị Đo Xung HanTek 1008C

– Đăc điểm nổi bật của Thiết Bị Đo Xung HanTek 1008C:

+ Với 8 kênh đo xung để kiểm tra xe. Hơn 80 loại chức năng kiểm tra và chẩn đoán ô tô (Đánh lửa / Cảm biến / Chẩn đoán mạng / Đo lường hiệu suất / Kiểm tra hệ thống khởi động và mạch sạc v.v ..) .
+ Kết quả kiểm tra, chẩn đoán có thể lưu thành báo cáo. In hoặc chụp ảnh màn hình bằng cách chọn tính năng chụp hình được tính hợp trên phần mềm, và nhiều phương pháp để lưu dữ liệu khác.
+ Hỗ trợ chức năng ghi lại hoạt động của sóng xung trong một thời gian dài. Nó có thể giả lập tín hiệu trục cam và trục khuỷu.
+ Truyền tín hiệu thông qua giắc cắm và cổng USB 2.0 mà không cần thêm nguồn điện cấp từ bên ngoài.

– Chức năng chính của Thiết Bị Đo Xung HanTek 1008C:
+ Hỗ trợ chuyên sâu: Có ba chức năng: chẩn đoán xe, đo xung và kiểm tra tín hiệu hoạt động, bao gồm 78 loại chức năng chẩn đoán xe khác nhau.

+ Tham chiếu giá trị xung tiêu chuẩn: Hơn 80 dạng sóng tiêu chuẩn được tích hợp trong Hantek 1008C hỗ trợ người thợ có cơ sở để so sánh và sửa chữa.
+ Phương pháp đo lường: Hơn 20 phương pháp đo lường tự động khác nhau được tích hợp sẵn trên phần mềm. Thuận tiện và trực quan trong việc kiểm tra.

+ So sánh dạng REF: Người dùng có thể lưu đồ thị xung / sóng dưới dạng REF và truy xuất kết quả khi cần so sánh hai dạng sóng / xung được thu thập trong thời gian khác nhau.

+ Chẩn đoán 8 kênh cùng lúc: Có thể kiểm tra, đo lường tín hiệu đồng thời 8 kênh khác nhau. Có thể mở và đóng từng kênh, và điều chỉnh giá trị một cách độc lập.

+ Ghi dữ liệu không giới hạn: Đồ thị sóng / xung có thể được ghi lại không giới hạn thời gian ghi và được lưu trữ trực tiếp trên máy tính.

+ Mô phỏng tín hiệu: Chức năng mô phỏng tín hiệu có thể mô phỏng tín hiệu hoạt động của trục cam và trục khuỷu.

+ Hỗ trợ nhiều đơn vị đo lường: Thiết Bị Đo Xung HanTek 1008C hỗ trợ người dùng nhiều đơn vị đo lường khác nhau, và chuyển đổi một cách dễ dàng.

+ Đo lường trực quan: Con trỏ chuột được hỗ trợ dạng cột Tung-Hoành, giúp người sử dụng dễ dàng đọc thời gian và điện áp bất thường của tín hiệu.

+ Lưu dữ liệu nhanh chóng: Lưu kết quả kiểm tra một cách nhanh chóng với tính năng chụp màn hình được tích hợp trực tiếp trên phần mềm.

+ In kết quả trực tiếp: Kết quả kiểm tra có thể được in trực tiếp trong qua trình kiểm tra.

+ Định dạng lưu trữ đa dạng: Kết quả chẩn đoán, kiểm tra có thể được lưu trữ dưới nhiều định dạng văn bản khác nhau như: txt, csv, rfc, xls, doc, jpg và v.v. Rất thuận tiện cho việc kiểm tra và so sánh sau này.

– Các hệ thống được Thiết Bị Đo Xung HanTek 1008C hỗ trợ:

Chẩn đoán xe
Chức năng chẩn đoán xe Thiết Bị Đo Xung HanTek 1008C
Đánh lửa
Đánh lửa sơ cấp (điện áp)

Đánh lửa sơ cấp (dòng điện)

Đánh lửa sơ cấp (Điện áp và dòng điện)

Đánh lửa sơ cấp (Cảm biến trục khuỷu)

Đánh lửa sơ cấp & đánh lửa thứ cấp

Thứ cấp

Loại phân phối đánh lửa thứ cấp (Plug Lead)

Loại phân phối đánh lửa thứ cấp  (King Lead)

DIS thứ cấp (cực dương)

DIS hoặc CPC thứ cấp (cực âm)

Chẩn đoán đầu ra cuộn dây thứ cấp

Đánh lửa thứ cấp và đánh lửa sơ cấp

Cảm biến
Đo lưu lương không khí
Đo lưu lượng không khí nạp (Dây nhiệt)

Đo lưu lượng không khí nạp (cánh gió)

Cảm biến đo lưu lượng khí nạp (BOSCH Diesel)

Cảm biến áp suất đường ống nạp (BOSCH Diesel)

Trục cam

Trục cam (Cảm ứng điện từ)

Trục cam (Kích điện xoay chiều)

Trục cam (Cảm biến Hall)

Trục cam (BOSCH Common Rail Diesel)

Trục khuỷu

Trục khuỷu (Cảm ứng điện từ)

Trục khuỷu (Kích điện xoay chiều)

Cảm biến trục khuỷu  và đánh lửa sơ cấp

Trục khuỷu (cảm biến Hall)

Phân phối

Phân phối Pick-up (cảm biến Hall)

Phân phối cảm ứng Cranking Pick-up

Phân phối cảm ứng Pick-up

Cảm biến Lambda
Cảm biến Lambda Titania

Cảm biến Lambda Zirconia

Cảm biến Lambda Zirconia Pre và Post cat
Cảm biến vị trí bướm ga

Vị trí bướm ga

Công tắc vị trí bướm ga

Công tắc bàn đạp ga (Bosch Diesel)

Cảm biến gia tốc ABS

Cảm biến tốc độ ABS

Nhiệt độ nước làm mát (5V)

Nhiệt độ nước làm mát (GM / Vauxhall Simtec)

Cảm biến va chạm

Bản đồ dạng Analog

Bản đồ dạng kĩ thuật số

Cảm biến tốc độ (Cảm biến Hall)

Bàn đạp ga (Bosch Diesel)

Chẩn đoán mạng
Mạng
Chế độ xem dữ liệu CAN Bus

Tín hiệu CAN Bus

CAN Bus LH Long Capture

Mạng Lin
LIN Bus

Thiết Bị Đo Xung HanTek 1008C đo Động cơ
Xăng
Kim phun đơn điểm (điện áp)

Kim phun đơn điểm (dòng điện)

Kim phun đa điểm (điện áp)

Kim phun đa điểm (dòng điện)

Kim phun (điện áp & dòng điện)

Kim phun (điện áp & đánh lửa sơ cấp)

Dầu diesel
Bơm dầu cao áp (dòng điện)

Kim phun Bosch CDi 3 (dòng điện)

Kim phun Bosch Diesel không tải)

Kim phun Bosch Diesel (Tăng tốc)

Khác
Bugi xông

Bơm nhiên liệu điện tử

Van điều khiển DPF

Van luân hồi khí thải EGR

Mô tơ bước loại 1

Mô tơ bước loại 2

Van điều khiển tốc độ không tải (loại quay)

Van điều khiển tốc độ không tải (nam châm điện)

Bướm ga mô tơ bước (Không tải)

Bướm ga mô tơ bước (Tăng tốc)

Van điều khiển lưu lượng CDi3 của Bosch

Van điều chỉnh áp suất Bosch CDi3

Thay đổi tốc độ quạt làm mát – bật

Thay đổi tốc độ quạt làm mát – tắt

Van điều khiển trục cam

Khởi Động Và Sạc Điện
Mạch sạc
Mạch sạc dòng điện / điện áp

Mạch sạc dòng điện / điện áp 24 V (Khởi động)

Mạch sạc dòng điện / điện áp 24V (Không tải)

Mạch sạc máy phát xoay chiều / Chẩn đoán Diode

Áp suất nén tuyệt đối máy xăng

Áp suất nén tuyệt đối máy dầu

Rơi áp khi khởi động

Thông tin chung
Phần cứng
Hantek1008A

Số kênh
8 kênh

Trở kháng đầu vào
1MΩ

Độ nhạy tín hiệu vào
10mV/div đến 5V/div

Loại điện áp vào
Độ phân giải
DC

12 bit

Độ sâu bộ nhớ
4K

Điện áp tối đa
400V (DC + AC)

Tỷ lệ lấy mẫu theo thời gian thực
2,4MSa/s

Phạm vi đo
1ns/div đến 20000s/div (trình tự 1-2-5)

Độ chính xác thời gian cơ bản
± 50ppm

Cổng đo
CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8

Chế độ kích hoạt
Edge

Đầu vào trục X
CH1

Đầu vào trục Y
CH2

Đo điện thế
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot.

Đo thời gian
Tần số, thời gian, thời gian tăng, thời gian giảm, chiều rộng dương, chiều rộng âm, chu kỳ.

Con trỏ đo
Ngang, dọc, dấu, chế độ đo tự động

Quy trình tín hiệu dạng sóng
+, -, x, ÷, FFT, Đảo ngược

Phạm vi điện áp Thiết Bị Đo Xung HanTek 1008C
10mV đến 5V/ iv @ x 1 đầu dò

Đầu dò 100mV đến 50V/div @ x 10

Đầu dò 10V đến 5000V/div @ x 1000

Đầu dò 100V đến 50000V/div @ x 10000

200mV đến 100V/div @ 20: 1

Phạm vi dòng điện
100mA đến50.0A/div @ CC65 (20A)

1000mA đến500.0A/div @ CC65 (65A)

1A đến100.0A/div @ CC650 (60A)

1A đến200.0A/div @ CC1100 (100A)

10A đến2000.0A/div @ CC1100 (1100A)

FFT
Hình chữ nhật, Hanning, Hamming, Blackman Window

Phép tính
Cộng, trừ, nhân, chia

Cổng kết nối
USB 2.0 (Tốc độ tối đa)

Kết nối nguồn
Không cần thêm nguồn điện

Kích thước
190 x 167 x 35 (mm)

Khối lượng
0,63kg

Đầu đo điện cao áp bobin
1

Tín hiệu lập trình máy phát
Kênh
8CH

Trình độ đầu ra
LVTTL

Dải tần số
0-250kHz
