HƯỚNG DẪN NHANH SỬ DỤNG HAYNESPRO (X431 FIX) TRA CỨU SỬA CHỮA

HƯỚNG DẪN NHANH SỬ DỤNG HAYNESPRO (X431 FIX) TRA CỨU SỬA CHỮA

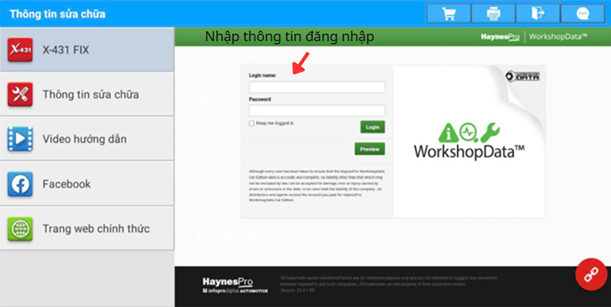

Bước 1: Đăng nhập vào App X431

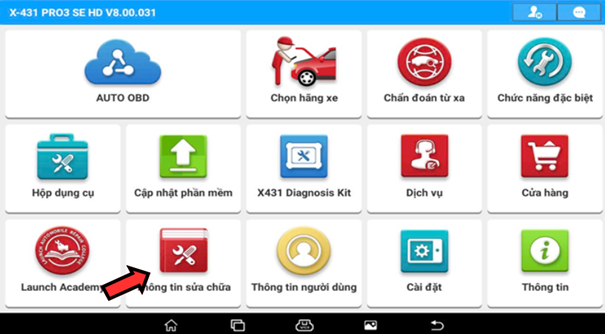

Mở App X431 trên các máy chẩn đoán của Launch -> Chọn “Thông tin sửa chữa (Repair Info)”

Sau đó nhập thông tin đăng nhập mà ASCOM cung cấp bao gồm: Tên đăng nhập và Mật khẩu

Bước 2: Chọn model xe mà bạn muốn tra cứu (xe du lịch, xe tải)

Ở bước này, anh em lần lược chọn Hãng xe -> Dòng xe -> Năm -> Mã động cơ mà bạn cần tra cứu

Ví dụ bạn cần tra cứu model xe Toyota, anh em chọn Toyota -> Rav4 -> 2007 -> 2AZ-FE

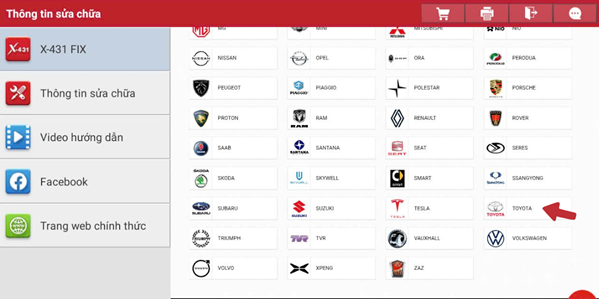

Chọn hãng xe

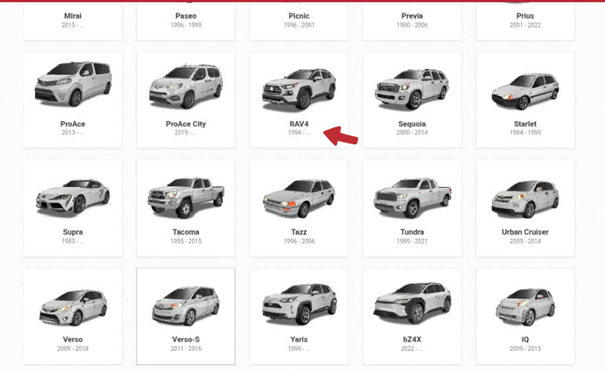

Chọn dòng xe

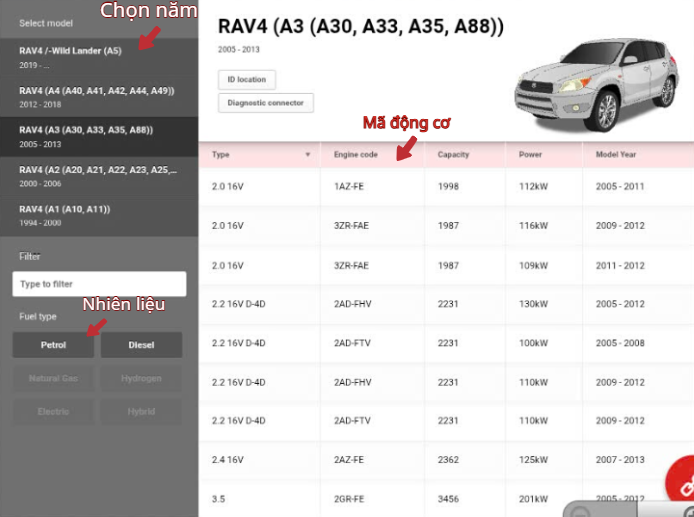

Lựa chọn model xe

Bước 3: Sử dụng các tính năng của x431

• Tra cứu mã lỗi và Xem qui trình sửa chữa

Người dùng có thể nhập mã lỗi để tra cứu hoặc là qui trình sửa chữa bằng cách:

• Nhập mã lỗi vào ô “Fault Codes”
• Ấn chọn Search

Ví dụ: lỗi P0301 Cylinder 1 misfire deteced trên Toyota Rav4 2007

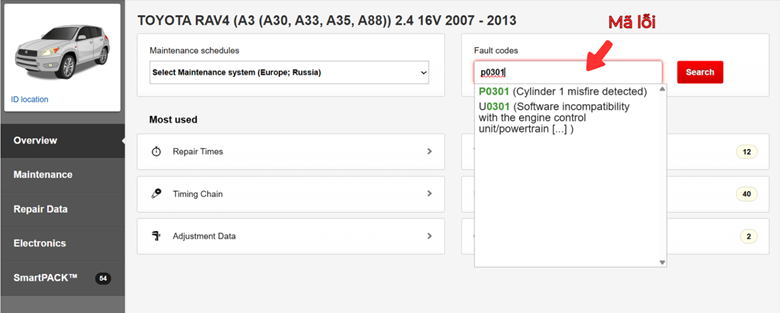

Nhập mã lỗi

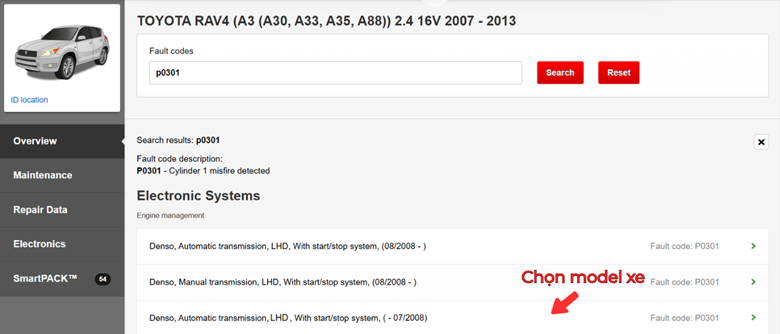

Chọn model xe

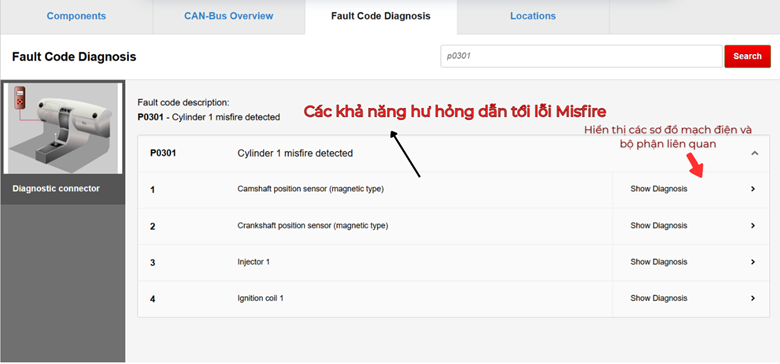

Hiển thị những khả năng hư hỏng và tra cứu sâu hơn

• Tra cứu quy trình bảo dưỡng:

Để tra cứu quy trình bảo dưỡng, bạn thực hiện các bước sau:

• Chọn Bảo dưỡng (Maintenance)
• Chọn chức năng mà bạn muốn:
  • Lịch trình bảo dưỡng (Schedules)
  • Đặt lại đèn báo bảo dưỡng (Service indicator reset)
  • Quy trình bảo dưỡng (Maintenance procedures)
  • Các hình thức bảo dưỡng (Maintenance forms)

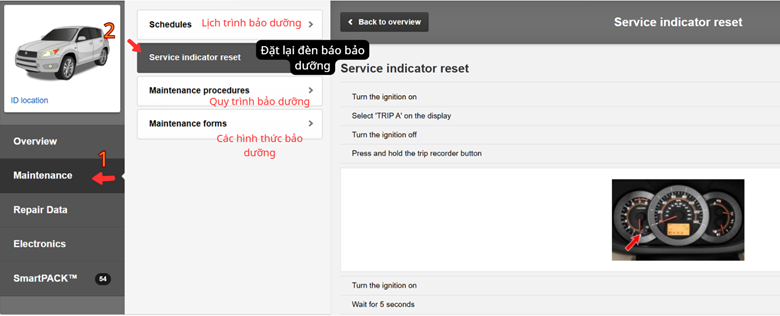

Mục Service Indicator reset

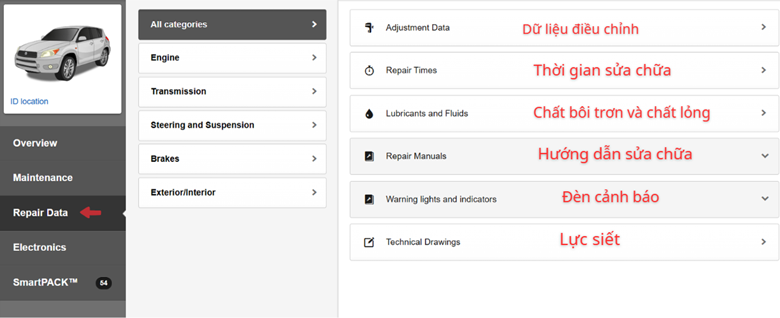

• Tra cứu Dữ liệu sửa chữa

Để tra cứu Dữ liệu sửa chữa, bạn thực hiện các bước sau:

• Chọn Repair Data
• Chọn hệ thống hư hỏng muốn kiểm tra để xem chi tiết như:
  • Dữ liệu điều chỉnh (Adjustment Data)
  • Thời gian sửa chữa (Repair Times)
  • Dung dịch và chất lỏng (Lubricants and Fluids)
  • Hướng dẫn sửa chữa (Repair Manuals)
  • Đèn cảnh báo (Warning lights and indicators)
  • Lực siết (Technical Drawings)

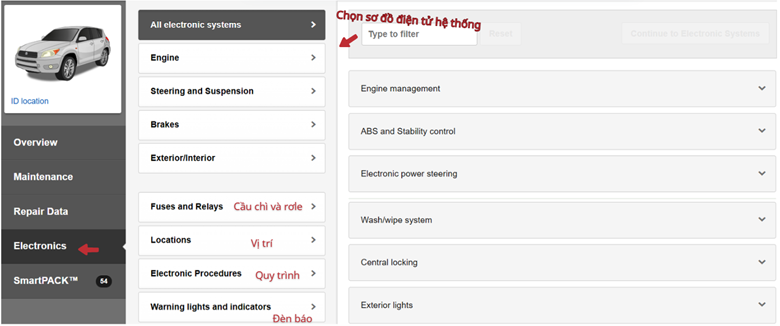

• Tra cứu sơ đồ mạch điện

Để có thể tra cứu sơ đồ mạch điện, bạn thực hiện các bước sau:

• Chọn Electronics
• Chọn chức năng mà bạn muốn:
  • Chọn sơ đồ điện tử hệ thống (Engine, Steering and Suspension, Brakes, Exterior/Interior)
  • Cầu chì và Role (Fuses and Relays)
  • Vị trí (Locations)
  • Quy trình (Electronic Procedures)
  • Đèn báo (Warning lights and indicators)

Ví dụ bạn muốn xe Sơ đồ mạch điện hộp ECU xe Toyota Rav4 năm 2007 động cơ 2AZ-FE, bạn thực hiện các bước sau:

Chọn Electronics -> Engine -> Động cơ Denso, hộp số tự động, LHD, có hệ thống Start/Stop -07/2008

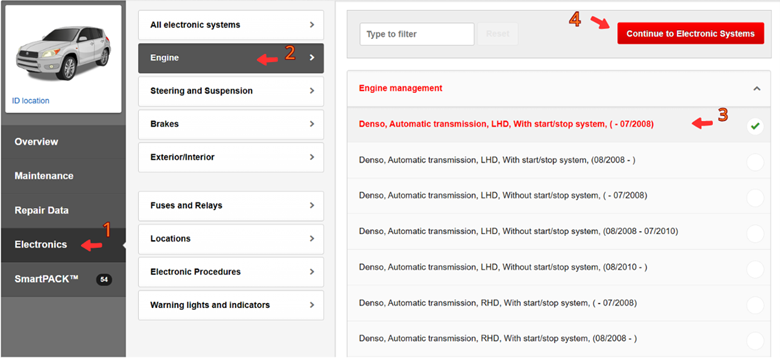

Các bước để chọn động cơ Denso, hộp số tự động, LHD, có hệ thống Start/Stop -07/2008

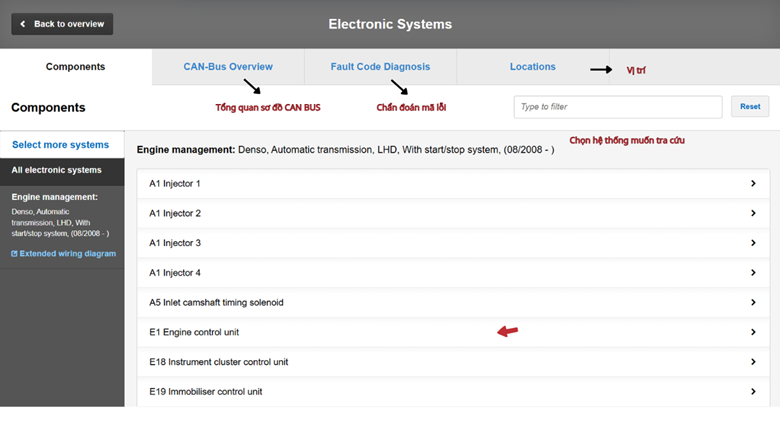

Chọn xem sơ đồ mạch điện ECU

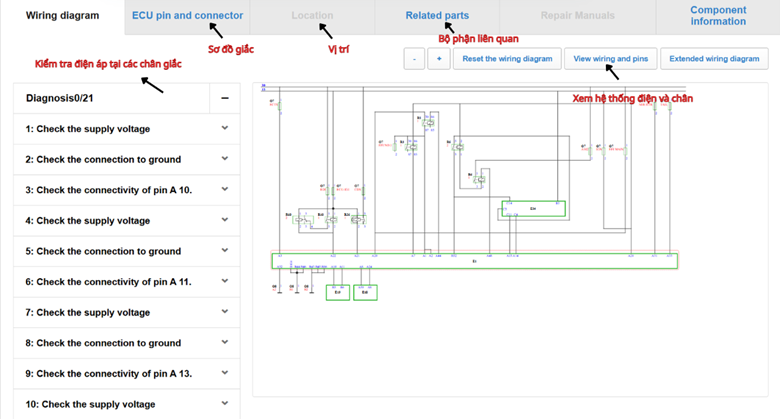

Hiển thị sơ đồ và các chú thích liên quan giúp người xem dễ dàng tra cứu

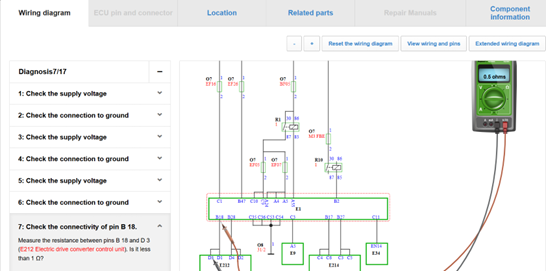

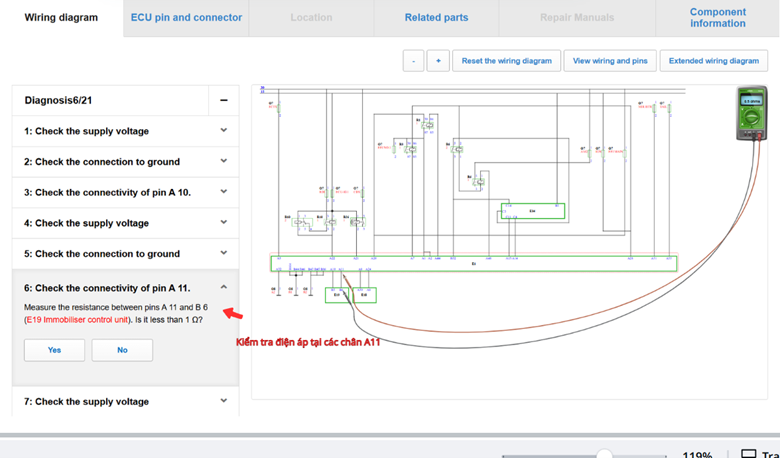

Hướng dẫn đo điện áp chuẩn chân A11 hộp ECU

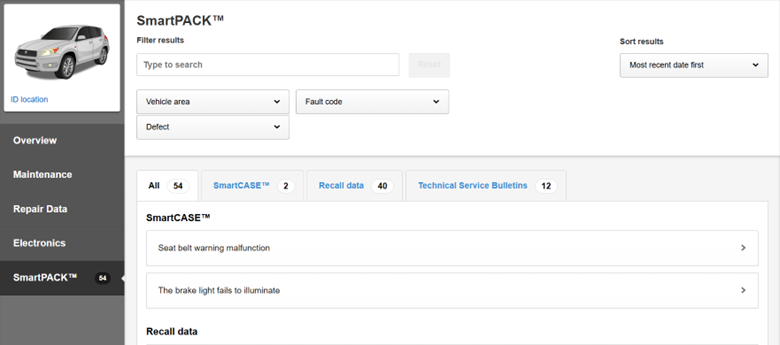

• SmartPACK

Với chức năng SmartPACK bạn có thể tra cứu xem kinh nghiệm của các kỹ sư chia sẽ cách chẩn đoán và sửa chữa hoặc những ca sửa chữa thực tế
