Bài viết sẽ giúp chỉ bạn cách tìm ra máy bị yếu bằng cách ngắt hoạt động của một xylanh bất kì với máy đọc lỗi xe tải Launch X431 PRO3 HD

Cách tìm xylanh hoạt động yếu.

Nguyên lý chung: nếu bạn đang nghi ngờ có 1 máy bị chết hoặc hoạt động yếu, thì có 1 cách đơn giản để tìm ra chúng. Đó chính là ngắt hoạt động của từng xylanh. Nguyên lý chung của cách này là khi ta ngắt lần lượt các hoạt động của từng xylanh thì động cơ sẽ bị giảm công suất. Nếu ta ngắt trúng máy bị chết hoặc bị yếu thì công suất động cơ sẽ không thay đổi hoặc thay đổi rất bé. Bằng cách này ta có thể xác định được xylanh bị chết từ đó có được phương án khắc phục.

Vậy ngắt hoạt động của một xyalnh trên xe tải bằng cách nào?

Có nhiều cách để có thể ngắt hoạt động của một xylanh như ngắt bô bin đánh lửa đến máy đó (đối với động cơ xăng), ngắt đường nhiên liệu đến xylanh đó (đối với máy dầu),…..

Tuy nhiên có 1 cách đơn giản để ngắt hoạt động của một máy đó chính là dùng máy đọc lỗi xe tải. Hiện nay các máy chẩn đoán xe tải hiện đại đã được trang bị các chức năng giúp ta có thể ngắt  hoạt động của một xylanh một cách đơn giản chỉ bằng 1 cái bấm chọn. Điều này giúp ích rất nhiều cho các thợ trong công việc chẩn đoán, tìm lỗi xe tải.

Các máy chẩn đoán xe tải nào hiện nay có chức năng ngắt hoạt động này?

Đây là một trong những thao tác được tích hợp trong mục chức năng gọi là Active test trên máy đọc lỗi. Các máy đọc lỗi có chức năng Active test trên xe tải như Launch X431 PRO3 HD, Thinktool Master CV , …..

Các bước ngắt hoạt động của xyalnh bằng máy đọc lỗi Launch X431 PRO3 HD

Thiết bị sử dụng:

Máy đọc lỗi Launch X431 PRO3 HD – máy chẩn đoán chuyên cho các dòng xe tải, xe công trình, xe nông nghiệp, xe bus.

Các bước thực hiện:

Ta sẽ thực hiện ngắt hoạt động của xylanh trên xe tải hãng Mercedes

Trước tiên ta kết nối VCI với cổng kết nối OBDII trên xe

Ta chọn mục các chức năng dịch vụ: Service Function

Tại đây ta chọn Cylinder deactivation compression

chọn To diagnose

Ta chọn hãng Mercedes-Benz

Chọn OK để vào chức năng

CHọn nhóm xe tải – Truck

Chọn loại 16 PIN

Chọn Actros (963)

Chọn tiếp 963

Chọn MCM

bật chìa khóa ON chìa

Ta chọn chức năng Actuation test

Chọn tiếp Cylinder Shutoff

Tại đây sẽ có danh sách các xylanh của động cơ. ta muốn ngắt hoạt động của xylanh nào thì ta chọn xylanh đó và chọn OFF để tắt

Muốn bật thì bật ON

Như thế là ta đã hoàn thành các bước ngắt hoạt động của xylanh trên động cơ bằng máy đọc lỗi xe tải Launch X431 PRO3 HD.

Ngoài ra ASCOM.VN cung cấp các dịch vụ như:

• Máy chẩn đoán đa năng – Máy chẩn đoán chuyên hãng.
• Phụ tùng ô tô Đức.
• Thiết bị cân cam ô tô.Thiết bị đọc chép hộp ECU các dòng xe.
• Dịch vụ sửa chữa hộp ECU các dòng xe.
• Dịch vụ làm chìa ô tô.

Mọi thắc mắc xin liên hệ Công ty Giải Pháp Ô Tô – ASCOM.VN hoặc THINKCAR.VN

Địa chỉ: 29 đường số 6, cư xá Bình Thới, P.8, Q.11, TPHCM.

Phương thức DoIP là một phương thức chẩn đoán mới được sử dụng trên các dòng xe hiện đại ngày nay. Tìm hiểu 2 dòng máy chẩn đoán giao tiếp được bằng DoIP.

DoIP là gì?

Như cái tên gợi ý, DoIP (Diagnostics over Internet Protocol) là một giao thức chẩn đoán dựa trên mạng Internet trong lĩnh vực xe hơi.

Nó giúp thiết lập liên lạc chẩn đoán giữa thiết bị kiểm tra bên ngoài và các đơn vị điều khiển ô tô (ECU) bằng cách sử dụng DoIP, IP, TCP và UDP như được định nghĩa trong tiêu chuẩn ISO 13400-2.

Do-IP cũng hỗ trợ việc truyền thông giữa các hệ thống chẩn đoán tích hợp trong xe và các hệ thống chẩn đoán bên ngoài.

Vì DoIP cung cấp quyền truy cập đến các thành phần điện tử (ECU) trong xe thông qua Internet, nó cho phép nhận dữ liệu chẩn đoán từ xe một cách từ xa mà không cần truy cập vật lý vào xe.

Nói một cách đơn giản, hệ thống Do-IP hoạt động như một cổng cho tất cả các ứng dụng chẩn đoán xe hơi từ xa thế hệ mới.

Còn được biết đến với tên gọi Chẩn đoán qua Ethernet, vì lớp vật lý Ethernet tiêu chuẩn được sử dụng làm phương tiện truyền tải cho Do IP, nên một số lợi ích của lớp MAC Ethernet của phương thức DoIP là:

Ethernet là một công nghệ chi phí thấp cung cấp băng thông cao cho việc truyền thông dữ liệu.

Nó là một nền tảng truyền thông linh hoạt và có thể tích hợp dễ dàng vào hệ thống hiện có.

Nó là một loại cáp có cấu trúc đơn giản, nhẹ và dễ dàng che chắn.

Tại sao phương thức DoIP được sử dụng cho các ứng dụng ô tô thế hệ mới?

Bởi vì lớp vật lý Ethernet không hỗ trợ cấu trúc giống bus (như trong CAN) – một bộ chuyển mạch (switch) cần được sử dụng cho mỗi nút trong mạng.

Điều này cho phép DoIP dựa trên Ethernet hỗ trợ tốc độ lên đến 100 mbps so với 500 kbps của CAN. Trong quá khứ, nó cung cấp các dịch vụ chẩn đoán qua các giao thức độc quyền hoặc KWP.

Tuy nhiên, xu hướng đã chuyển sang giao thức Unified Diagnostic Services (UDS) phổ biến hơn, hỗ trợ nhiều hệ thống BUS như CAN, K-line, FlexRay và Ethernet.

Vì vậy, UDS hiện nay là tiêu chuẩn được sử dụng một cách tối ưu nhất cho Giao thức Chẩn đoán. Lớp truyền dữ liệu DoIP được định nghĩa như một phần của thông số kỹ thuật UDS.

Khả năng băng thông lớn hơn trong phương thức Do IP cho phép nó xử lý lượng dữ liệu lớn hơn so với CAN. Định dạng dữ liệu chuẩn hóa trong Do-IP làm giảm khả năng xảy ra lỗi và rất phù hợp cho các dịch vụ chẩn đoán.

Các dòng máy chẩn đoán sử dụng được phương thức DoIP

Hiện nay trên thị trường có rất ít máy chẩn đoán hoạt động được trên phương thức Do-IP , đa số đều thuộc phân khúc tầm trung và tầm cao. 2 dòng máy đọc lỗi có thể chẩn đoán theo phương thức DoIP:

• Dòng máy tầm trung: điển hình như Launch X431 PRO3 V5, Launch X431 PRO V5
• Dòng máy tầm cao: như Launch X431 PAD V, Launch X431 PAD VII

Tất cả các dòng máy hãng Launch đều được Ascom phân phối chính hãng và độc quyền tại Việt Nam

Ngoài ra ASCOM.VN cung cấp các dịch vụ như:

• Máy chẩn đoán đa năng – Máy chẩn đoán chuyên hãng.
• Phụ tùng ô tô Đức.
• Thiết bị cân cam ô tô.Thiết bị đọc chép hộp ECU các dòng xe.
• Dịch vụ sửa chữa hộp ECU các dòng xe.
• Dịch vụ làm chìa ô tô.

Mọi thắc mắc xin liên hệ Công ty Giải Pháp Ô Tô – ASCOM.VN hoặc THINKCAR.VN

Địa chỉ: 29 đường số 6, cư xá Bình Thới, P.8, Q.11, TPHCM.

Điện thoại: 0911.560.560 – 0909.880.768

Cập nhật ECU tạm thời TIER4 của Doosan Engine bởi DMS-5

Cập nhật phần mềm (cho ECU)
Chọn Tệp. Chọn tệp bản đồ ECU trong sổ ghi chép để lập trình lại hoặc làm lại. Tệp có thể được cung cấp từ Doosan.

Đang chuyển tập tin. Cài đặt tập tin bản đồ ECU. Bạn có thể kiểm tra tiến trình cài đặt của chương trình.
Hoàn tất cài đặt (100%). Khi thông báo “Communication end” hiển thị, quá trình cài đặt đã hoàn tất.
Thông tin quan trọng: Sau khi xác nhận tiến trình của các điều kiện sau, hãy tiến hành lập trình lại.

Kiểm tra xem pin máy tính xách tay có đủ không.
Nếu việc truyền tập tin không thành công, ECU sẽ bị hỏng hoặc động cơ không chạy được nữa và khi đó cần phải thay thế nó.
Sau khi khởi động lại NDMS, bạn phải nhập lại số động cơ của ECU và sê-ri máy bằng EOL.

Quy trình lập trình lại
Chọn tệp bản đồ trong sổ ghi chép.
Khi bạn nhấn phiên bản Bắt đầu, bạn có thể kiểm tra tiến trình.

Loại dữ liệu được cung cấp
▪Số phần cứng ECU: Hiển thị Phiên bản phần cứng ECU
▪ID dữ liệu VIN: Hiển thị số sê-ri xe
▪Phiên bản phần mềm ECU: Hiển thị phiên bản phần mềm ECU
▪Loại động cơ: Số bề mặt / động cơ
▪Dữ liệu chương trình: EOL hiển thị dữ liệu được sửa đổi lần cuối. Nếu dữ liệu không thay đổi, nó sẽ hiển thị trống.
▪Phiên bản bản đồ: Hiển thị phiên bản bản đồ

ASCOM.VN hoặc THINKCAR.VN Chuyên cung cấp sản phẩm & dịch vụ dành cho các gara ô tô trên toàn quốc. Chúng tôi cam kết mang tới cho quý khách hàng các sản phẩm & dịch vụ tốt nhất.Mọi thông tin hỗ trợ xin hãy liên hệ với ASCOM qua số điện thoại 0911.560.560 – 0909.880.768.

Các bài viết Kĩ thuật : Tại đây

Trình giám sát dữ liệu xe thương mại JPRO 2023 là không thể thiếu để theo dõi và phân tích số liệu thống kê quan trọng của đội xe của bạn. Nó thực hiện giám sát theo thời gian thực các thông số khác nhau của xe, chẩn đoán các vấn đề tiềm ẩn, tối ưu hóa hiệu quả sử dụng nhiên liệu và giảm chi phí bảo trì. Với chức năng này, bạn có thể đi trước một bước trước các vấn đề tiềm ẩn, đảm bảo đội xe của bạn hoạt động trơn tru.

Các bước thực hiện chức năng giám sát dữ liệu xe thương mại JPRO 2023

Nhiều tab trong số này sử dụng biểu diễn đồ họa để hiển thị các giá trị tham số.
1.Chọn nút Giám sát dữ liệu trên thanh công cụ chính.

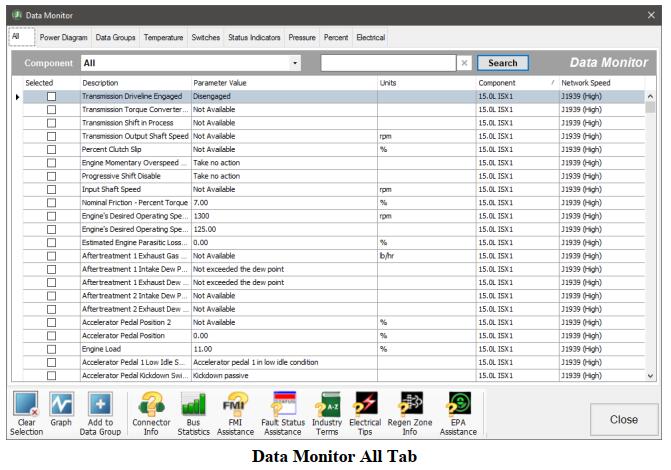

2. Cửa sổ Giám sát dữ liệu được hiển thị và chế độ xem ban đầu mặc định là tab Tất cả. Tab Tất cả hiển thị tất cả các mục dữ liệu có sẵn từ tất cả các thành phần trên bus dữ liệu.

3.Các tab Giám sát dữ liệu khác bao gồm: Sơ đồ nguồn, Lỗi, Nhiệt độ, Công tắc, Chỉ báo trạng thái, Áp suất, Phần trăm, Điện và Nhóm dữ liệu.
4. Lọc danh sách Trình giám sát dữ liệu bằng cách chọn bất kỳ thành phần nào từ danh sách thả xuống ở đầu cửa sổ.
5.Các mục Giám sát dữ liệu có thể được tìm thấy nhanh chóng bằng cách nhập tiêu chí tìm kiếm và nhấp vào nút Tìm kiếm. Kết quả sẽ được hiển thị cho tất cả các mục có tiêu chí tìm kiếm trong ít nhất 1 cột.

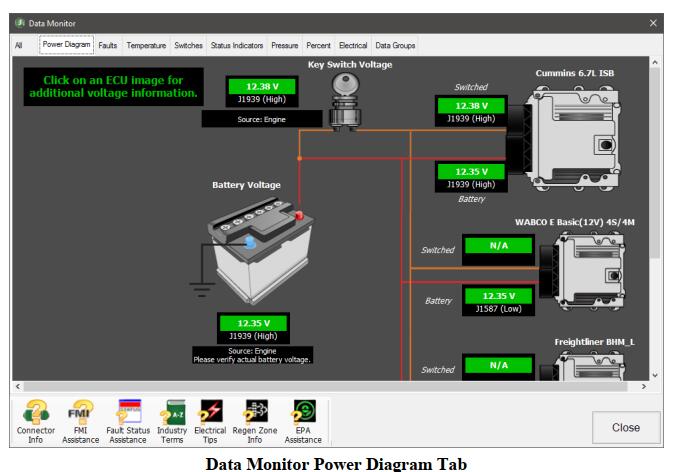

6. Tab Sơ đồ nguồn sẽ hiển thị biểu diễn đồ họa về điện áp được báo cáo cho các mô-đun khác nhau của xe. Điều này nhằm hỗ trợ việc chẩn đoán các vấn đề về điện.

7. Điện áp thấp sẽ được biểu thị bằng đèn nhấp nháy màu đỏ. Một đèn báo có thể hiển thị bên cạnh ECU bị lỗi về điện. Dấu chấm than màu đỏ biểu thị lỗi đang hoạt động. Hình tam giác màu vàng biểu thị các lỗi không hoạt động.

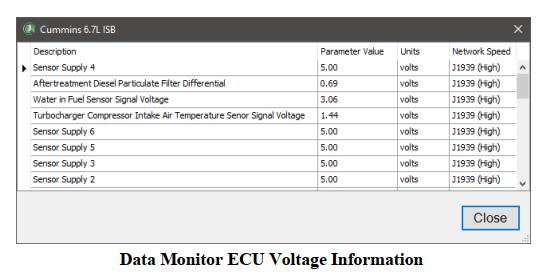

8.Chọn ECU từ Sơ đồ nguồn để xem tất cả dữ liệu điện được báo cáo bởi ECU đã chọn. Dữ liệu điện liên quan đến lỗi hoạt động được báo cáo sẽ được đánh dấu màu đỏ trên màn hình lưới. Dữ liệu liên quan đến lỗi không hoạt động sẽ được tô sáng màu vàng.

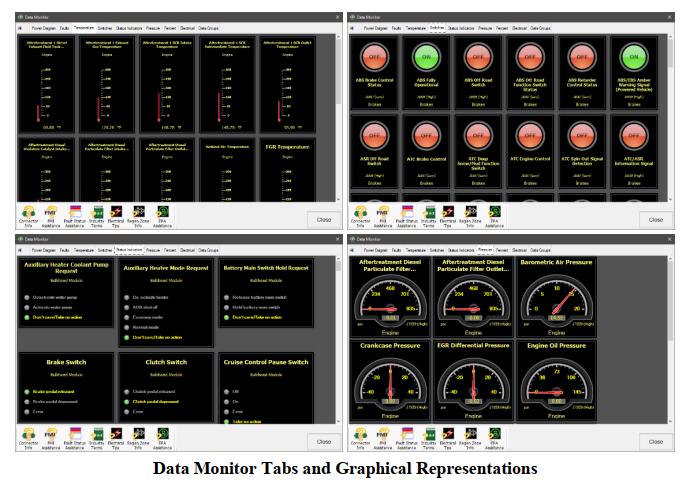

9. Để xem màn hình đồ họa của các mục trong một danh mục cụ thể, hãy chọn tab Nhiệt độ, Công tắc, Chỉ báo trạng thái, Áp suất, Phần trăm hoặc Điện.

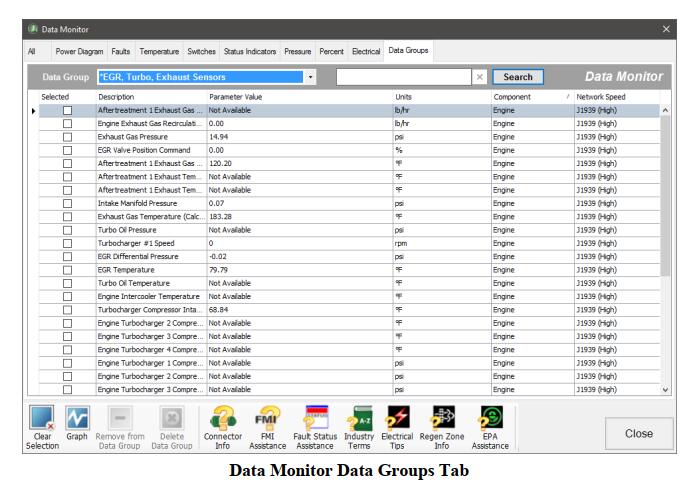

10. Tab Nhóm dữ liệu sẽ hiển thị các bộ dữ liệu được xác định. Noregon cung cấp các bộ dữ liệu được xác định trước để hỗ trợ khắc phục sự cố về điện và các khiếu nại phổ biến về hiệu suất. Bạn cũng có thể tạo các bộ dữ liệu tùy chỉnh do người dùng xác định.
Các mục dữ liệu có sẵn trên xe hiện tại sẽ được hiển thị khi nhóm được đặt tên được chọn trong danh sách thả xuống Nhóm dữ liệu.

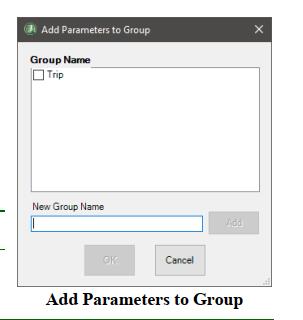

11. Để thêm mục dữ liệu vào Nhóm dữ liệu tùy chỉnh do người dùng xác định, chỉ cần chọn hộp kiểm ‘Đã chọn’ trên tab Tất cả và sau đó chọn nút Thêm vào nhóm dữ liệu. Cửa sổ Thêm tham số vào nhóm sẽ hiển thị.

Cung cấp tên nhóm hoặc chọn từ danh sách các nhóm được xác định trước đó.
Việc chọn nút OK sau đó sẽ thêm các mục dữ liệu đã chọn vào các nhóm đã chọn.

LƯU Ý: Không thể chỉnh sửa Nhóm dữ liệu được xác định trước.
LƯU Ý: Các mục dữ liệu được chọn là thành phần và giao thức cụ thể. Ví dụ: việc thêm Điện áp pin sẽ không tự động hiển thị Điện áp pin được báo cáo bởi mọi thành phần. Chỉ các thành phần được chọn Điện áp pin từ giao thức đã chọn mới hiển thị trong Nhóm dữ liệu.
