Tài Liệu Sửa Chữa Toyota Corolla Cross 1.8 Hybrid (2ZR-FXE) 2020

Tài liệu kỹ thuật Toyota dành cho dòng Corolla Cross 1.8 Hybrid (mã động cơ 2ZR-FXE), giúp kỹ thuật viên gara tra cứu nhanh các thông số kỹ thuật, mô-men siết, dung tích dầu, hệ thống phanh – treo – điện Hybrid, và nhiều dữ liệu điều chỉnh chi tiết khác.

---

🧩 Giới thiệu tài liệu

Tài liệu  bao gồm đầy đủ dữ liệu kỹ thuật của Corolla Cross 1.8 VVT-i Hybrid 2020 dành cho thị trường Nhật Bản, Thái Lan, và các nước châu Á.
Đây là giúp gara sửa chữa, bảo dưỡng, và hiệu chỉnh xe Hybrid theo đúng tiêu chuẩn Toyota.

---

⚙️ Thông tin tổng quan xe

---

🔧 Nội dung tài liệu bao gồm

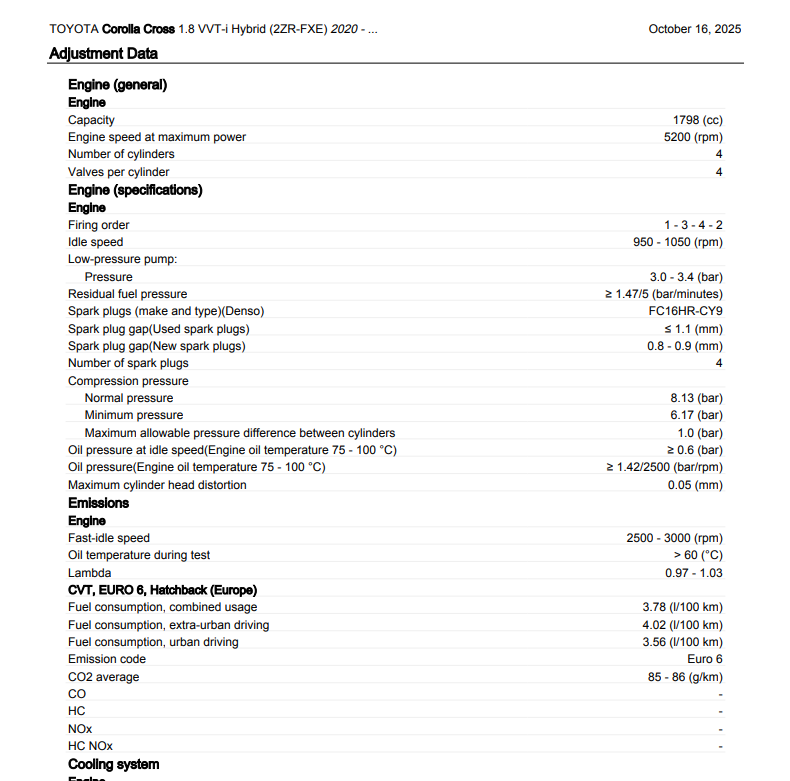

1. Thông số động cơ 2ZR-FXE

• Áp suất dầu: ≥ 0.6 bar (ở 75–100°C)

• Bugi Denso FC16HR-CY9, khe hở 0.8–0.9 mm

• Áp suất nén tiêu chuẩn: 8.13 bar

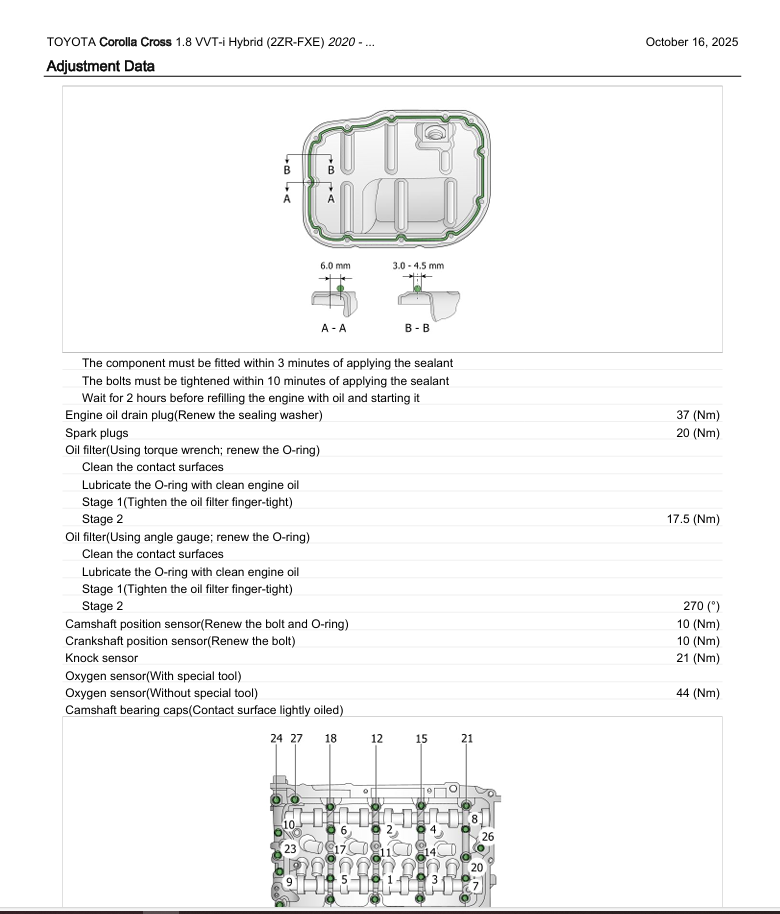

• Mô-men siết nắp máy, bơm dầu, cảm biến, puly trục khuỷu, v.v.

• Hướng dẫn thay bugi, bơm nước, bộ tăng cam, cảm biến oxy…



2. Dữ liệu hộp số CVT (P610)

• Dung tích dầu: 3.6 L

• Vị trí ốc xả – ốc châm

• Mô-men siết: 50 Nm

• Quy trình thay dầu hộp số an toàn cho hệ thống Hybrid.

3. Hệ thống phanh – treo – lái

• Đĩa phanh trước: 305 mm, sau: 281 mm

• Độ dày tối thiểu: trước 25 mm, sau 10.5 mm

• Góc căn chỉnh:

  • Camber trước: 0°07’ ± 0°45’

  • Caster: 6°30’ ± 0°45’

  • Toe-in: 0°08’ ± 0°10’

• Áp suất dầu phanh: 1.0 L

4. Điều hòa – Hệ thống làm mát

• Gas lạnh: 470 ± 30 g

• Dầu máy nén: 117 ± 7 ml

• Dung tích nước làm mát động cơ: 5.4 L

• Dung tích nước làm mát mô-tơ điện/inverter: 1.5 L

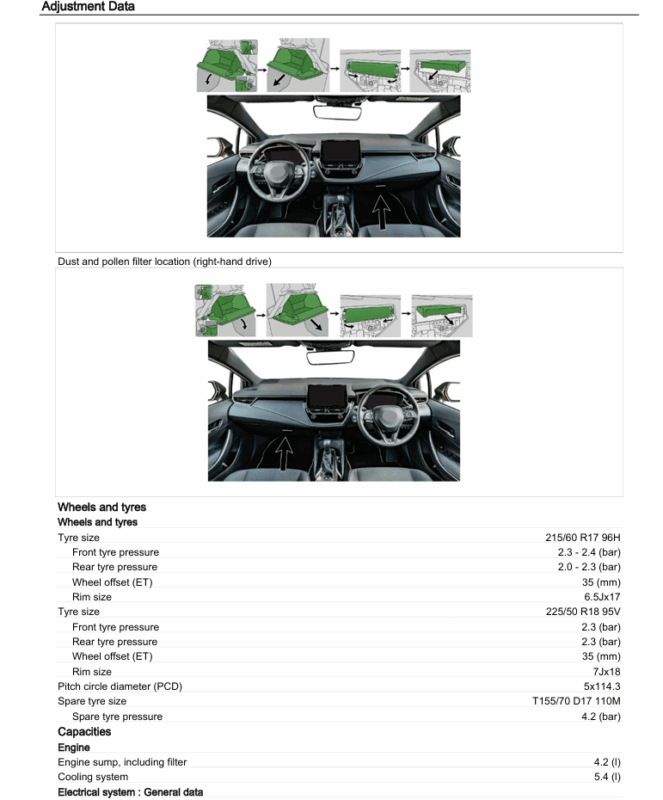

5. Lốp – Mâm – Áp suất tiêu chuẩn

• 215/60R17 hoặc 225/50R18

• Áp suất lốp: 2.3 bar (trước) – 2.3 bar (sau)

• PCD: 5×114.3, Offset: ET35

• Bánh sơ cua: T155/70 D17 – 4.2 bar

---

🧰 Lợi ích khi sở hữu tài liệu này

• 🔍 Tra cứu chính xác thông số kỹ thuật Hybrid – tránh sai sót khi căn chỉnh hoặc thay thế.

• ⚡ Tiết kiệm thời gian sửa chữa, giảm rủi ro khi thao tác với hệ thống điện cao áp.

• 🧠 Hỗ trợ đào tạo kỹ thuật viên mới, đặc biệt trong mảng xe Hybrid.

• 🧾 Tài liệu chuẩn nhà máy Toyota, dễ tra cứu, dễ in ấn, phục vụ giảng dạy hoặc đào tạo nội bộ.

---

📥 Tải tài liệu Toyota Corolla Cross 1.8 Hybrid (2ZR-FXE) 2020

👉 📘 TẢI NGAY TÀI LIỆU PDF
