Lập trình trong phần mềm ISTA-D bằng ENET

Posted on by Ascom Trung
03
Th2

Lập trình trong phần mềm ISTA-D bằng ENET

Khi nói đến lập trình, ISTA/D và ENET đã được chứng minh là sự kết hợp đáng tin cậy và hiệu quả. Mặc dù ESYS cũng hoạt động tốt nhưng tôi muốn tập trung vào trải nghiệm của mình với ISTA/D và ENET trong bài viết này. Tôi sẽ không thảo luận về việc thiết lập ICOM trong bài đăng này vì đây không phải là chủ đề chính.

Các điều kiện tiên quyết là:
1. Một chiếc BMW hỗ trợ ENET, chẳng hạn như F-series
2. ISTA/D được cài đặt chính xác (độc lập hoặc không, tốt nhất là phiên bản 4.32 hoặc 4.39)
3. Gói psdzdata đầy đủ (khoảng 280GB sau khi được giải nén trên phiên bản mới nhất phiên bản)
4. Cáp ENET, có thể dễ dàng tìm được nguồn
5. Nguồn điện có khả năng duy trì điện áp vừa phải (ví dụ: 13,5V) trong phiên lập trình vì động cơ không thể chạy. Nên sử dụng nguồn điện có khả năng 20A.

Điều quan trọng cần lưu ý là việc cài đặt Phần mềm ISTA có thể tốn thời gian. Tôi thực sự khuyên bạn nên có ổ SSD SATA hoặc đĩa NVME trên máy tính xách tay của mình để đẩy nhanh quá trình vì ổ cứng HDD không lý tưởng cho mục đích này.

#1 kích hoạt lập trình ENET trong ISTA
Tệp cấu hình nằm trong thư mục `ISTA\TesterGUI\bin\Release` của bạn: ISTAGUI.exe.config
Đừng bị choáng ngợp bởi tệp XML béo ngậy này, bạn chỉ cần tìm `<appSettings >` và sau đó thêm hoặc thay thế một vài phím:

`BMW.Rheingold.ISTAGUI.enableENETprogramming` thành “true”
`BMW.Rheingold.Programming.ExpertMode` thành “true”
`BMW.Rheingold.Programming.Enabled` thành “true”

Ngoài ra, bạn có thể thêm các mục vào sổ đăng ký Windows thay vì chỉnh sửa tệp cấu hình:
trong `HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\BMWGroup\ISPI\Rheingold`
bạn sẽ thêm các khóa tương tự, với giá trị chuỗi sau: Đúng

#2 Phần dễ nhất, đặt ISTA để sử dụng ENET

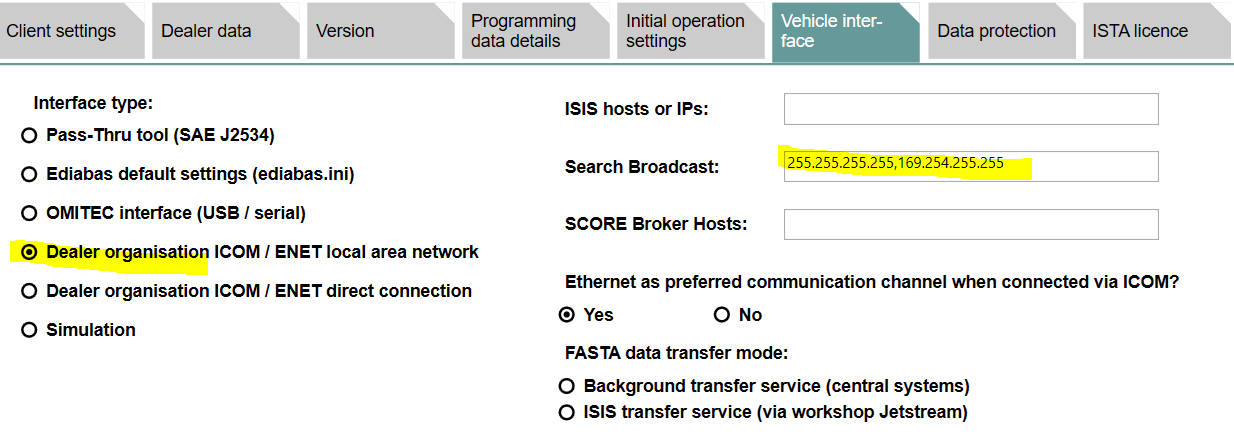

Hình ảnh tốt hơn lời nói ở đây :

Lưu ý cài đặt:
Tổ chức đại lý ICOM / ENET mạng cục bộ
Tìm kiếm giá trị mặc định: 255.255.255.255,169.254.255.255
Việc đặt quảng bá tìm kiếm thành giá trị trống sẽ đưa bạn trở lại giá trị mặc định.

#3 Phần tồi tệ: Cấu hình mạng linh hoạt
Phiên bản ngắn: Trong khi được kết nối trực tiếp với ô tô của bạn từ máy tính xách tay, bạn MUỐN thiết lập DHCP để tránh lỗi lập trình.

Tại sao ? Bởi vì Windows và ô tô của bạn sẽ mặc định sử dụng địa chỉ IP APIPA (169.254.xx), nhưng đôi khi sẽ đàm phán lại dẫn đến việc thiết lập mạng của bạn không liên tục trong phiên lập trình. Tôi đã kết thúc với một cây thông Noel trên bảng điều khiển của mình trong lần thử đầu tiên.

Vậy DHCP thì được, nhưng cài đặt gì? Đó là điều hơi thú vị…
Bạn muốn có hai công cụ hoạt động: tất nhiên là ISTA/D, nhưng tôi thực sự khuyên bạn nên khởi chạy ZGW_SEARCH trước đó.
ZGW_SEARCH nằm trong `EDIABAS\Hardware\ENET\ZGW_SEARCH.exe`, về cơ bản nó chỉ quét mạng và hiển thị ô tô của bạn nếu bị phát hiện, gần như ngay lập tức.
Theo một cách nào đó, nó tương đương với ITOOLRADAR phát hiện ICOM (khi bạn sử dụng thiết bị ICOM).

Phần khó khăn là ZGW_SEARCH được mã hóa cứng để quét các địa chỉ APIPA, bằng cách gửi các gói trên địa chỉ quảng bá 169.254.255.255 (thực tế đôi khi cũng tới 169.254.255.25). Điều này có nghĩa là cấu hình DHCP của bạn phải được thiết lập như sau:
IP của máy tính xách tay của bạn: 169.254.0.1 (hoặc bất kỳ ip nào khác trong khoảng từ 169.254.0.1 đến 169.254.255.254)
netmask : 255.255.0.0
gw : bất cứ điều gì, có thể được đặt thành 169.254.0.1
dns: nhóm IP tương tự
: bất kỳ ip nào khác ngoài máy tính xách tay của bạn: trong khoảng từ 169.254.0.1 đến 169.254.255.254. Mình thường lấy 169.254.42.1 đến 169.254.42.255

Có những công cụ thông thường có thể trợ giúp: Netsetman cấu hình card mạng của bạn và sau đó khởi chạy Tftpd64 (máy chủ DHCP)
Mỗi ​​khi bạn cắm ENET và cấp nguồn cho ô tô, hãy khởi chạy ZGW_SEARCH và bạn sẽ thấy mô-đun cổng của mình được phát hiện. Sau đó, ISTA có thể được tung ra và sẽ hoạt động .
